CD4044BDRG4
TI
德州仪器
主动器件
CD4044BDRG4中文资料参数规格
技术参数
电源电压DC 3.00V min
输出电流 6.80 mA
电路数 1
通道数 4
位数 4
电压波节 5.00 V, 10.0 V, 15.0 V
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压Max 18 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
宽度 3.91 mm
封装 SOIC-16
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CD4044BDRG4引脚图与封装图

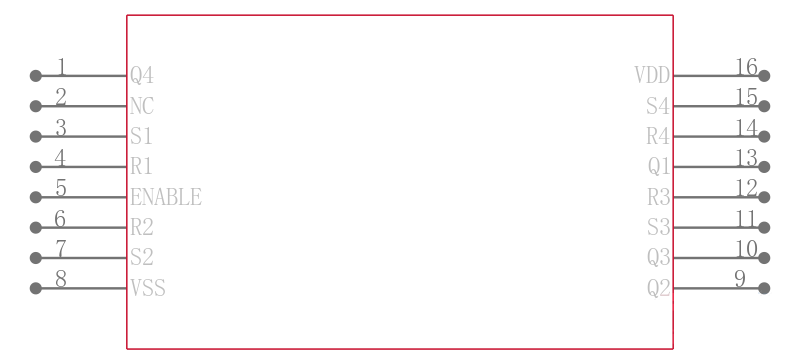

CD4044BDRG4引脚图
CD4044BDRG4封装图
CD4044BDRG4封装焊盘图
在线购买CD4044BDRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD4044BDRG4 | TI 德州仪器 | Latch Transparent 3-ST 4CH SR-Type 16Pin SOIC T/R | 搜索库存 |
替代型号CD4044BDRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD4044BDRG4 品牌： TI 德州仪器 封装： | 当前型号 | Latch Transparent 3-ST 4CH SR-Type 16Pin SOIC T/R | 当前型号 |
| 型号： CD4044BPWR 品牌： 德州仪器 封装： | 完全替代 | TEXAS INSTRUMENTS CD4044BPWR 芯片, 四路, R/S锁存, 三态, TSSOP-16 | CD4044BDRG4和CD4044BPWR的区别 |
| 型号： CD4044BD 品牌： 德州仪器 封装： | 类似代替 | TEXAS INSTRUMENTS CD4044BD 逻辑芯片, 四路与非R/S锁存器, 16SOIC | CD4044BDRG4和CD4044BD的区别 |
| 型号： CD4044BDW 品牌： 德州仪器 封装： | 类似代替 | TEXAS INSTRUMENTS CD4044BDW 逻辑芯片, 与非R/S锁存器, 3态, 四路, 16SOIC | CD4044BDRG4和CD4044BDW的区别 |
