CIM10J102NC

CIM10J102NC

数据手册.pdf
Samsung(三星) 滤波器与EMI/RFI部件

Samsung Electro-Mechanics CIM10J102NC CIM10 系列 铁氧体磁珠, 1000Ω阻抗 @ 100 MHZ, 0603 1608M封装

Electro-Mechanics CIM10 系列 磁珠, 1000Ω阻抗 @ 100 MHZ, 0603 1608M封装


得捷:
FERRITE BEAD 1 KOHM 0603 1LN


艾睿:
Ferrite Beads Multi-Layer 1KOhm 25% 100MHz 250mA 700mOhm DCR 0603 T/R


安富利:
Ind Chip Bead Multi-Layer 1KOhm 25% 100MHz Ferrite 250mA 0603 Paper T/R


富昌:
CIM10 Series 0603 1KOhm 250mA 25% 100MHz SMD Inductor


Verical:
Ferrite Beads Multi-Layer 1KOhm 25% 100MHz 0.25A 0.6Ohm DCR 0603 T/R


儒卓力:
**CIM10 1000R 250mA 25% Rdc=0,7R **


Win Source:
1 kOhm Impedance Ferrite Bead 0603 1608 Metric Surface Mount 250mA 1 Lines 600 mOhm Max DCR -55°C ~ 125°C


CIM10J102NC中文资料参数规格
技术参数

额定电流 250 mA

测试频率 100 MHz

电阻DC） 0.6 Ω

额定电流Max 250 mA

工作温度Max 125 ℃

工作温度Min -55 ℃

电阻DC Max 600 mΩ

封装参数

安装方式 Surface Mount

封装公制 1608

封装 0603

外形尺寸

长度 1.6 mm

宽度 0.8 mm

高度 0.95 mm

封装公制 1608

封装 0603

物理参数

材质 Ferrite

工作温度 -55℃ ~ 125℃

导体材质 Silver

其他

产品生命周期 Discontinued at Digi-Key

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

CIM10J102NC引脚图与封装图
CIM10J102NC引脚图

CIM10J102NC引脚图

CIM10J102NC封装图

CIM10J102NC封装图

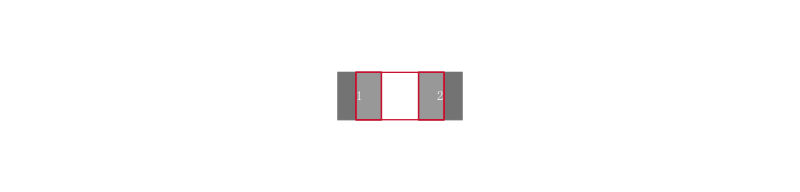

CIM10J102NC封装焊盘图

CIM10J102NC封装焊盘图

在线购买CIM10J102NC
型号 制造商 描述 购买
CIM10J102NC Samsung 三星 Samsung Electro-Mechanics CIM10J102NC CIM10 系列 铁氧体磁珠, 1000Ω阻抗 @ 100 MHZ, 0603 1608M封装 搜索库存
替代型号CIM10J102NC
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： CIM10J102NC

品牌： Samsung 三星

封装：

当前型号

Samsung Electro-Mechanics CIM10J102NC CIM10 系列 铁氧体磁珠, 1000Ω阻抗 @ 100 MHZ, 0603 1608M封装

当前型号

型号： BLM18AG102SN1D

品牌： 村田

封装：

功能相似

MURATA  BLM18AG102SN1D  铁氧体磁珠, 0603, 阻抗1KΩ

CIM10J102NC和BLM18AG102SN1D的区别

型号： MMZ1608S102A

品牌： 东电化

封装：

功能相似

TDK  MMZ1608S102A  铁氧体磁珠, 0603, 1000Ω

CIM10J102NC和MMZ1608S102A的区别

型号： MMZ1608R102A

品牌： 东电化

封装：

功能相似

TDK  MMZ1608R102A  铁氧体磁珠, 0603, 1000Ω

CIM10J102NC和MMZ1608R102A的区别
