CMH322522-100KL
数据手册.pdf
Bourns J.W. Miller
伯恩斯
被动器件
CMH322522-100KL中文资料参数规格
技术参数
额定电流 150 mA
电感 10 µH
自谐频率 28 MHz
Q值 30
电感公差 ±10 %
测试频率 2.52 MHz
电阻DC） 2.1 Ω
工作温度Max 125 ℃
工作温度Min -55 ℃
电阻DC Max 2.1 Ω
封装参数
安装方式 Surface Mount
封装公制 3225
封装 1210
外形尺寸
长度 3.2 mm
宽度 2.5 mm
高度 2.4 mm
封装公制 3225
封装 1210
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CMH322522-100KL引脚图与封装图

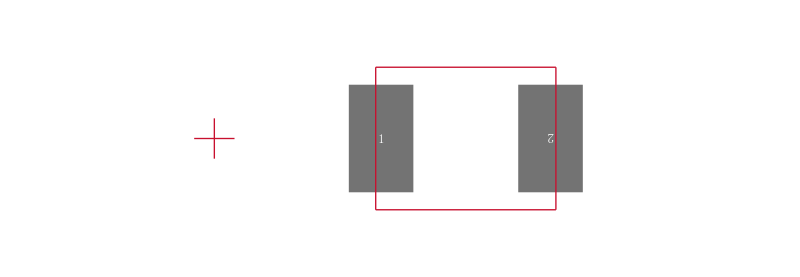

CMH322522-100KL引脚图

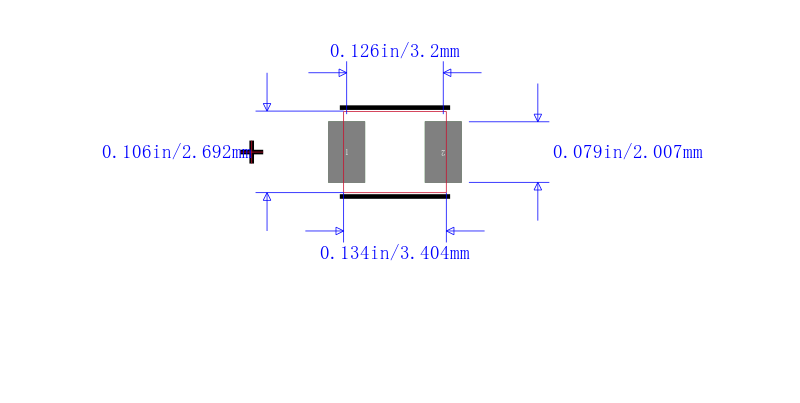

CMH322522-100KL封装图
CMH322522-100KL封装焊盘图
在线购买CMH322522-100KL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CMH322522-100KL | Bourns J.W. Miller 伯恩斯 | 屏蔽绕线片式电感 Shielded Wirewound Chip Inductor | 搜索库存 |
替代型号CMH322522-100KL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CMH322522-100KL 品牌： Bourns J.W. Miller 伯恩斯 封装： 1210 10uH 150mA | 当前型号 | 屏蔽绕线片式电感 Shielded Wirewound Chip Inductor | 当前型号 |
| 型号： ELJ-EA100KF 品牌： 松下 封装： 1210 10uH 29MHz | 功能相似 | Inductor Chip Shielded Wirewound 10uH 10% 2.52MHz 10Q-Factor Ferrite 160mA 260mOhm DCR 1210 T/R | CMH322522-100KL和ELJ-EA100KF的区别 |
