CW252016-22NK中文资料参数规格
技术参数
额定电流 0.6 A
电感 0.022 µH
自谐频率 2400 MHz
Q值 60.0
电感公差 ±10 %
测试频率 50 MHz
电阻DC） 0.12 Ω
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.12 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 2520
封装 1008
外形尺寸
长度 2.7 mm
宽度 2.2 mm
高度 1.8 mm
封装公制 2520
封装 1008
物理参数
工作温度 -40℃ ~ 125℃
导体材质 Copper
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
HTS代码 8504508000
CW252016-22NK引脚图与封装图

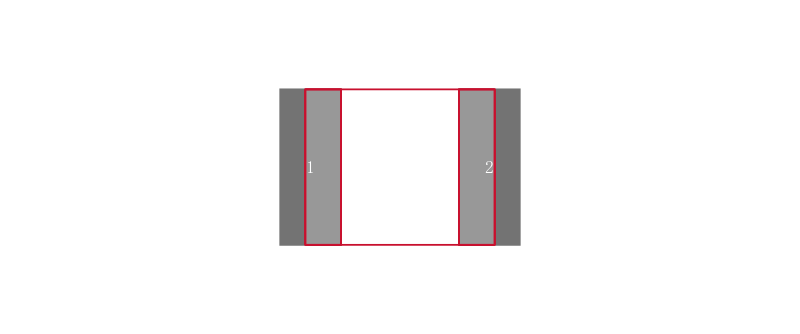

CW252016-22NK引脚图

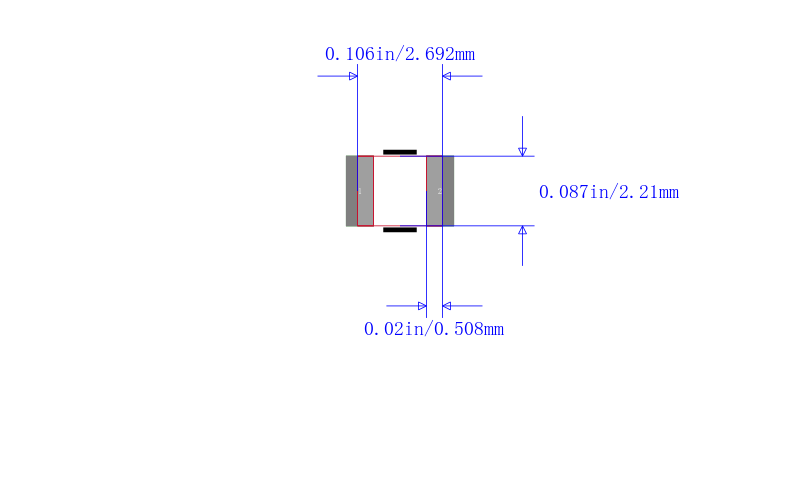

CW252016-22NK封装图
CW252016-22NK封装焊盘图
