CD4068BNSRE4
TI
德州仪器
主动器件
CD4068BNSRE4中文资料参数规格
技术参数
电源电压DC 3.00V ~ 18.0V
输出接口数 2
输出电流 6.80 mA
电路数 1
位数 1
传送延迟时间 300 ns
电压波节 5.00 V, 10.0 V, 15.0 V
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 8
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 3V ~ 18V
电源电压Max 18 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 10.3 mm
宽度 5.3 mm
高度 1.95 mm
封装 SOIC-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CD4068BNSRE4引脚图与封装图

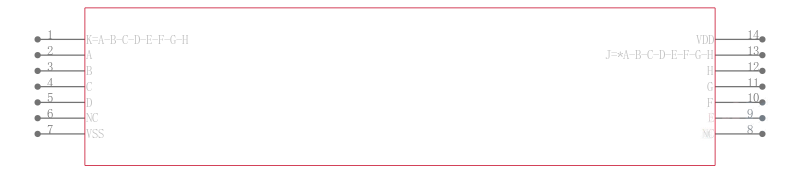

CD4068BNSRE4引脚图
CD4068BNSRE4封装图
CD4068BNSRE4封装焊盘图
在线购买CD4068BNSRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD4068BNSRE4 | TI 德州仪器 | 逻辑门 8-Input NAND/AND | 搜索库存 |
替代型号CD4068BNSRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD4068BNSRE4 品牌： TI 德州仪器 封装： 14-SOIC 3V to 18V 14Pin | 当前型号 | 逻辑门 8-Input NAND/AND | 当前型号 |
| 型号： CD4068BM96 品牌： 德州仪器 封装： SOIC-14 3V to 18V 14Pin | 完全替代 | CMOS 8输入与非与门 CMOS 8-INPUT NAND AND GATE | CD4068BNSRE4和CD4068BM96的区别 |
| 型号： CD4068BNSR 品牌： 德州仪器 封装： SOP-14 3V to 18V 14Pin | 完全替代 | CMOS 8输入与非与门 CMOS 8-INPUT NAND AND GATE | CD4068BNSRE4和CD4068BNSR的区别 |
| 型号： CD4068BMG4 品牌： 德州仪器 封装： SOIC-14 | 完全替代 | 逻辑门 CMOS 8-Input NAND/ AND Gate | CD4068BNSRE4和CD4068BMG4的区别 |
