C503B-BAN-CY0C0461
数据手册.pdfCREE(美国科锐)
光源与发射器
C503B-BAN-CY0C0461中文资料参数规格
技术参数
额定功率 120 mW
正向电压 3.2 V
波长 470 nm
发光强度 11 cd
视角 15°
耗散功率 120 mW
测试电流 20 mA
正向电流 20 mA
正向电压Max 4 V
正向电流Max 30 mA
工作温度Max 95 ℃
工作温度Min -40 ℃
耗散功率Max 120 mW
封装参数
安装方式 Through Hole
引脚数 2
封装 T-1
外形尺寸
长度 5.8 mm
宽度 5 mm
高度 8.8 mm
封装 T-1
物理参数
颜色 Blue
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
C503B-BAN-CY0C0461引脚图与封装图
C503B-BAN-CY0C0461引脚图
C503B-BAN-CY0C0461封装图

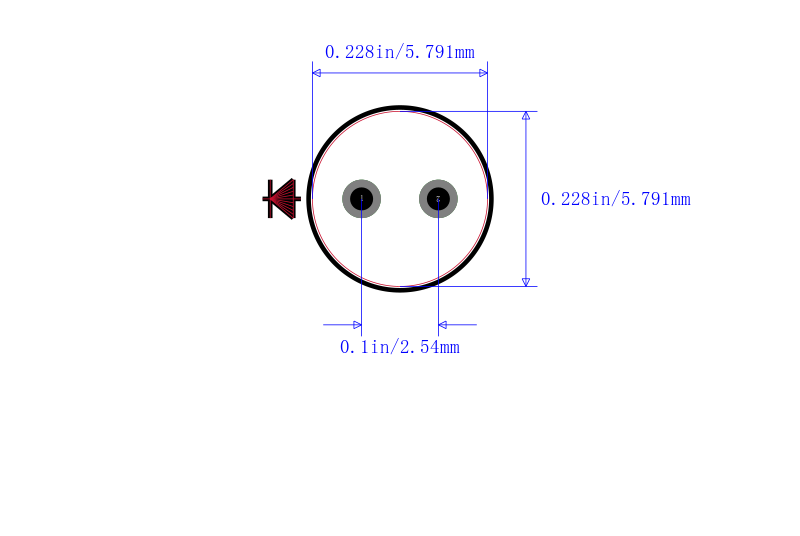

C503B-BAN-CY0C0461封装焊盘图
在线购买C503B-BAN-CY0C0461
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C503B-BAN-CY0C0461 | CREE 美国科锐 | CREE C503B-BAN-CY0C0461 发光二极管, 蓝色, 通孔安装, T-1 3/4 5mm, 20 mA, 3.2 V, 470 nm | 搜索库存 |
替代型号C503B-BAN-CY0C0461
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C503B-BAN-CY0C0461 品牌： CREE 美国科锐 封装： | 当前型号 | CREE C503B-BAN-CY0C0461 发光二极管, 蓝色, 通孔安装, T-1 3/4 5mm, 20 mA, 3.2 V, 470 nm | 当前型号 |
| 型号： LC503FBL1-15Q-A3-00001 品牌： 美国科锐 封装： | 类似代替 | CREE LC503FBL1-15Q-A3-00001 发光二极管, 蓝色, 通孔安装, T-1 3/4 5mm, 20 mA, 3.2 V, 480 nm | C503B-BAN-CY0C0461和LC503FBL1-15Q-A3-00001的区别 |
