CIG10WR47MNC

Samsung(三星) 被动器件

0603 470nH ±20%

470nH Shielded Multilayer Inductor 1.1A 150mOhm 0603 1608 Metric

得捷:
FIXED IND 470NH 1.1A 150MOHM SMD

艾睿:
Inductor Power Chip Shielded Multi-Layer 470nH 20% 1MHz Ferrite 1.1A 150mOhm DCR 0603 T/R

安富利:
Ind Power Chip Shielded Multi-Layer 470nH 20% 1MHz Ferrite 1.1A 0603 Paper T/R

Win Source:
Multilayer Power Inductor

CIG10WR47MNC中文资料参数规格

技术参数

额定电流 1.1 A

容差 ±20 %

电感 470 nH

产品系列 CIG

电感公差 ±20 %

测试频率 1 MHz

电阻DC） 150 mΩ

工作温度Max 125 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

封装公制 1608

封装 0603

外形尺寸

长度 1.6 mm

宽度 0.8 mm

高度 0.95 mm

封装公制 1608

封装 0603

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 4000

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

CIG10WR47MNC引脚图与封装图

CIG10WR47MNC引脚图

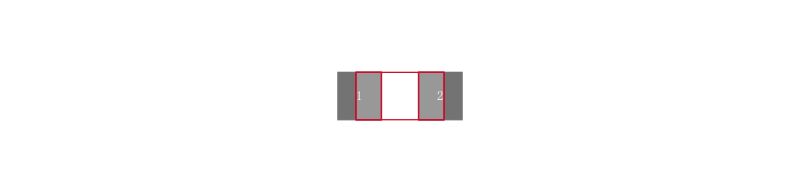

CIG10WR47MNC封装图

CIG10WR47MNC封装焊盘图
