CD74ACT00ME4
TI
德州仪器
主动器件
CD74ACT00ME4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 1
输出电流 24.0 mA
电路数 4
位数 4
传送延迟时间 10.8 ns
电压波节 5.00 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 125 ℃
工作温度Min 55 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CD74ACT00ME4引脚图与封装图

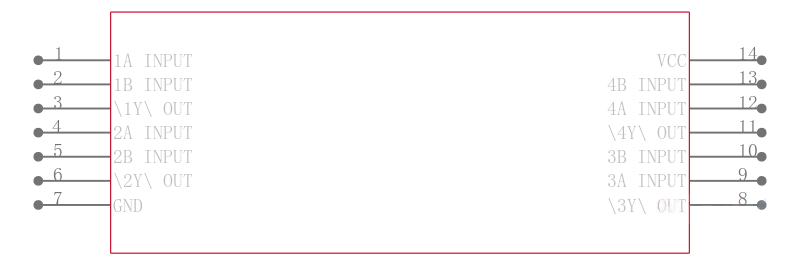

CD74ACT00ME4引脚图
CD74ACT00ME4封装图

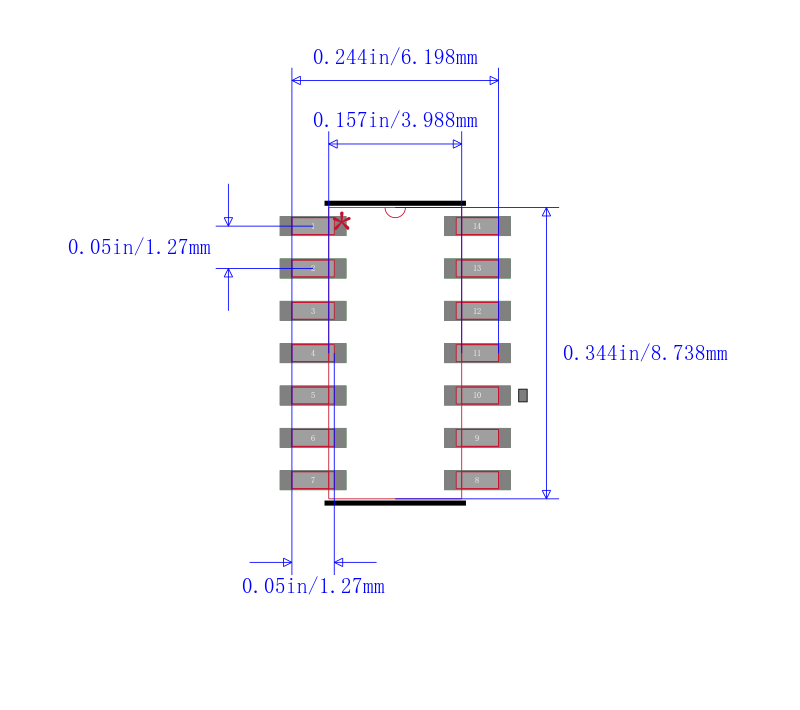

CD74ACT00ME4封装焊盘图
在线购买CD74ACT00ME4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD74ACT00ME4 | TI 德州仪器 | 四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATES | 搜索库存 |
替代型号CD74ACT00ME4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD74ACT00ME4 品牌： TI 德州仪器 封装： SOIC 4.5V to 5.5V 14Pin | 当前型号 | 四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATES | 当前型号 |
| 型号： CD74ACT00M 品牌： 德州仪器 封装： SOIC 4.5V to 5.5V 14Pin | 类似代替 | TEXAS INSTRUMENTS CD74ACT00M 与非门, ACT系列, 4门, 2输入, 24 mA, 4.5V至5.5V, SOIC-14 | CD74ACT00ME4和CD74ACT00M的区别 |
| 型号： CD74ACT00M96 品牌： 德州仪器 封装： 14SOIC 4.5V to 5.5V 14Pin | 类似代替 | 四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATES | CD74ACT00ME4和CD74ACT00M96的区别 |
