CKG57NX7R1E226M500JH

CKG57NX7R1E226M500JH

数据手册.pdf
TDK(东电化) 被动器件

TDK  CKG57NX7R1E226M500JH  多层陶瓷电容器, 表面贴装, CKG系列, 22 µF, ± 20%, X7R, 25 V, 2220 [5750公制]

22 µF ±20% 25V 陶瓷器 X7R 堆栈式 SMD，2条 J 型引线


得捷:
CAP CER 22UF 25V X7R SMD


立创商城:
22uF ±20% 25V


贸泽:
多层陶瓷电容器MLCC - SMD/SMT CKG 2220 25V 22uF X7R 20% T: 5mm


e络盟:
多层陶瓷电容器, 表面贴装, 22 µF, 25 V, 2220 [5750公制], ± 20%, X7R, CKG系列


艾睿:
CKG57NX7R1E226M500JH TDK Capacitor Ceramic Multilayer 22uF 25V X7R 20% 2 Stacked 125°C T/R - Arrow.com


安富利:
CAP 22UF 25V X7R +/-20% SMD CKG57N 13"RL


Verical:
Cap Ceramic 22uF 25V X7R 20% 2 Stacked 125C T/R


Electro Sonic:
Cap Ceramic 22uF 25V X7R 20% 2220 125°C T/R


CKG57NX7R1E226M500JH中文资料参数规格
技术参数

额定电压DC 25.0 V

电容 22 µF

容差 ±20 %

电介质特性 X7R

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 25 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 2220

外形尺寸

长度 6 mm

宽度 5 mm

高度 5 mm

封装 2220

物理参数

材质 X7R/-55℃~+125℃

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 1000

制造应用 Commercial Grade, SMPS 滤波，旁路，去耦

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

CKG57NX7R1E226M500JH引脚图与封装图

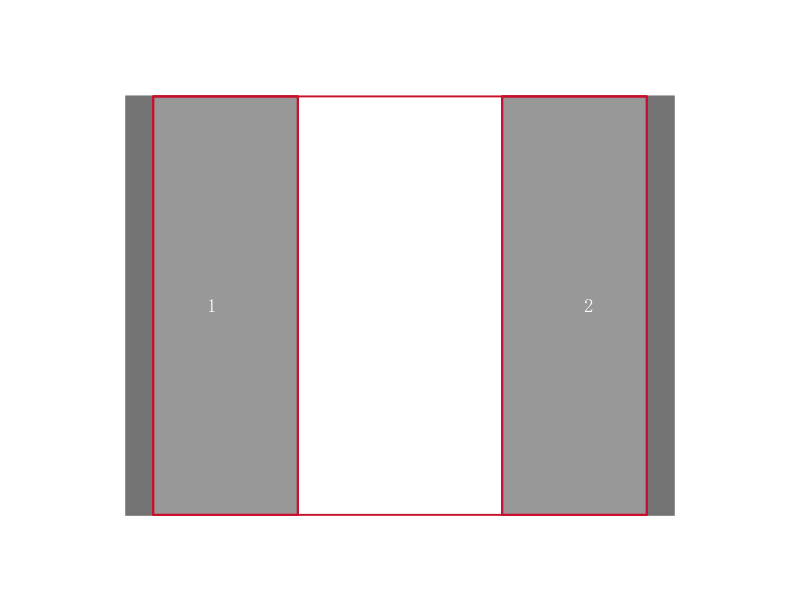

CKG57NX7R1E226M500JH引脚图

CKG57NX7R1E226M500JH引脚图

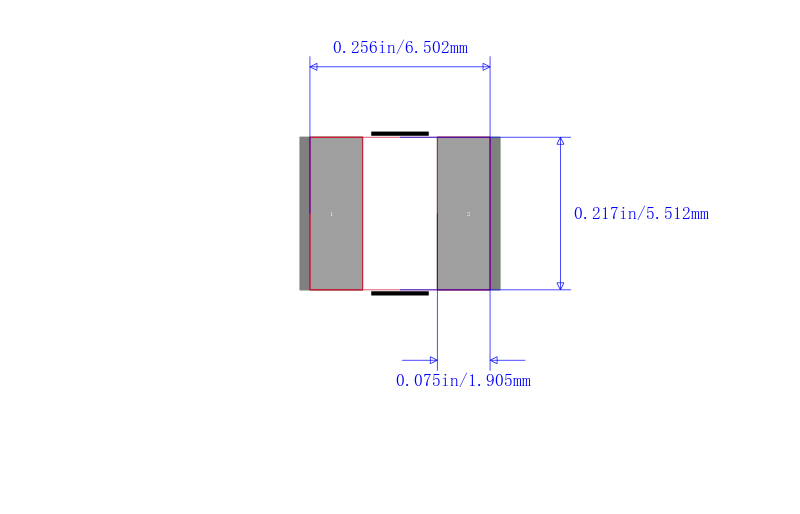

CKG57NX7R1E226M500JH封装图

CKG57NX7R1E226M500JH封装图

CKG57NX7R1E226M500JH封装焊盘图

CKG57NX7R1E226M500JH封装焊盘图

在线购买CKG57NX7R1E226M500JH
型号 制造商 描述 购买
CKG57NX7R1E226M500JH TDK 东电化 TDK  CKG57NX7R1E226M500JH  多层陶瓷电容器, 表面贴装, CKG系列, 22 µF, ± 20%, X7R, 25 V, 2220 [5750公制] 搜索库存
替代型号CKG57NX7R1E226M500JH
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： CKG57NX7R1E226M500JH

品牌： TDK 东电化

封装： 22uF 25V 20per

当前型号

TDK  CKG57NX7R1E226M500JH  多层陶瓷电容器, 表面贴装, CKG系列, 22 µF, ± 20%, X7R, 25 V, 2220 [5750公制]

当前型号

型号： 22203C226MAT2A

品牌： 艾维克斯

封装： 22uF 25V 20per

完全替代

AVX  22203C226MAT2A  多层陶瓷电容器, 表面贴装, 22 µF, ± 20%, X7R, 25 V, 2220 [5650 公制]

CKG57NX7R1E226M500JH和22203C226MAT2A的区别

型号： C2220C226M3RACTU

品牌： 基美

封装： 2220 22µF 25V ±20%

功能相似

多层陶瓷电容器, 表面贴装, 22 µF, 25 V, 2220 [5650 公制], ± 20%, X7R, C系列KEMET

CKG57NX7R1E226M500JH和C2220C226M3RACTU的区别
