CD74HC4538NSR
TI
德州仪器
主动器件
CD74HC4538NSR中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出电流 5.20 mA
位数 2
电压波节 2.00 V, 5.00 V, 6.00 V
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOP-16
外形尺寸
高度 1.85 mm
封装 SOP-16
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
CD74HC4538NSR引脚图与封装图

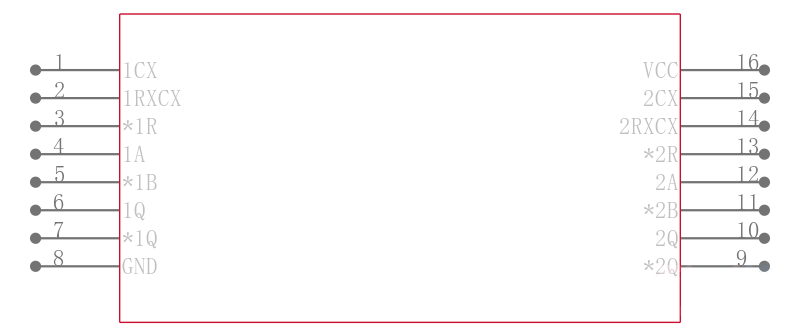

CD74HC4538NSR引脚图
CD74HC4538NSR封装图
CD74HC4538NSR封装焊盘图
在线购买CD74HC4538NSR
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD74HC4538NSR | TI 德州仪器 | 高速CMOS逻辑双路可重触发精密单稳多谐振荡器 High-Speed CMOS Logic Dual Retriggerable Precision Monostable Multivibrator | 搜索库存 |
替代型号CD74HC4538NSR
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD74HC4538NSR 品牌： TI 德州仪器 封装： SOP 2V to 6V 16Pin | 当前型号 | 高速CMOS逻辑双路可重触发精密单稳多谐振荡器 High-Speed CMOS Logic Dual Retriggerable Precision Monostable Multivibrator | 当前型号 |
| 型号： CD74HC123E 品牌： 德州仪器 封装： SOIC 2Bit 2V to 6V 16Pin | 类似代替 | TEXAS INSTRUMENTS CD74HC123E 逻辑芯片, 多谐振荡器, 带复位 | CD74HC4538NSR和CD74HC123E的区别 |
| 型号： CD74HC4538M 品牌： 德州仪器 封装： SOIC 2Bit 2V to 6V 16Pin | 类似代替 | TEXAS INSTRUMENTS CD74HC4538M 芯片, 74HC 逻辑器件, SMD | CD74HC4538NSR和CD74HC4538M的区别 |
| 型号： CD74HC4538E 品牌： 德州仪器 封装： SOIC 2Bit 2V to 6V 16Pin | 类似代替 | TEXAS INSTRUMENTS CD74HC4538E 逻辑芯片, 多谐振荡器, 双路单稳态, 高速, 16DIP | CD74HC4538NSR和CD74HC4538E的区别 |
