CD4514BEE4
TI
德州仪器
电子元器件分类
CD4514BEE4中文资料参数规格
技术参数
电源电压DC 3.00V min
电路数 1
位数 4
电压波节 5.00 V, 10.0 V, 15.0 V
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 3V ~ 18V
电源电压Max 18 V
电源电压Min 3 V
封装参数
安装方式 Through Hole
引脚数 24
封装 PDIP-24
外形尺寸
长度 31.75 mm
宽度 13.71 mm
高度 4.57 mm
封装 PDIP-24
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CD4514BEE4引脚图与封装图

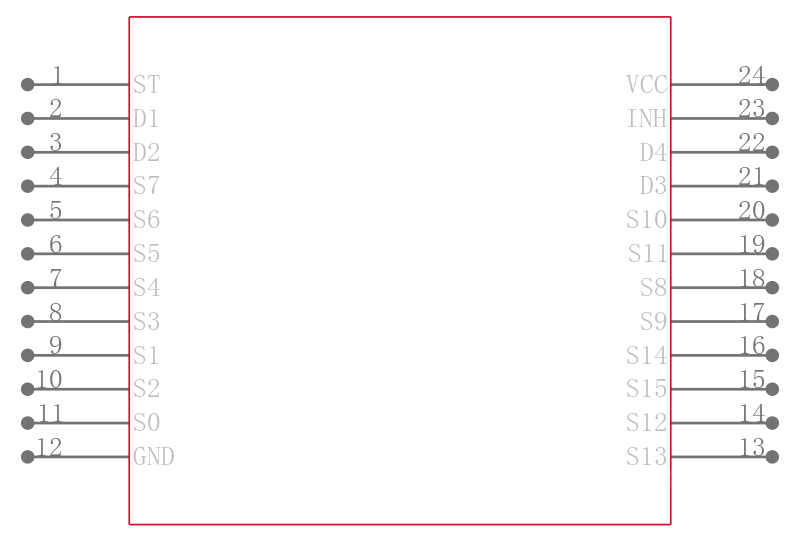

CD4514BEE4引脚图
CD4514BEE4封装图

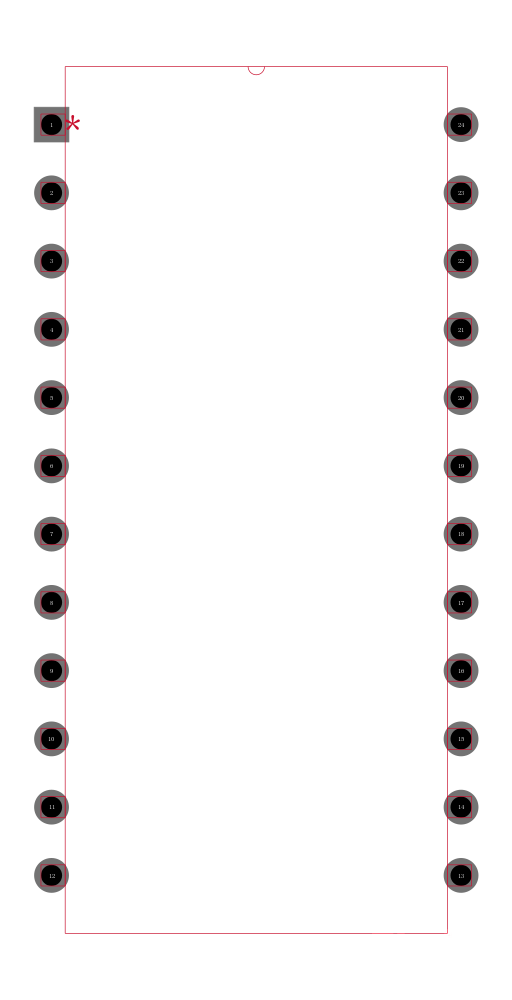

CD4514BEE4封装焊盘图
在线购买CD4514BEE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD4514BEE4 | TI 德州仪器 | CMOS 4位锁存器4至16线路解码器 CMOS 4-Bit Latch 4-to-16 Line Decoders | 搜索库存 |
替代型号CD4514BEE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD4514BEE4 品牌： TI 德州仪器 封装： 24-DIP 16Bit 3V 24Pin | 当前型号 | CMOS 4位锁存器4至16线路解码器 CMOS 4-Bit Latch 4-to-16 Line Decoders | 当前型号 |
| 型号： CD4515BM 品牌： 德州仪器 封装： 24-SOIC 16Bit 3V 24Pin | 完全替代 | 4000 系列编码器/解码器、多路复用器/多路输出选择器，Texas InstrumentsTexas Instruments 的 4000 系列 CMOS 逻辑系列的一系列多路复用器、多路信号分离器和模拟开关。 | CD4514BEE4和CD4515BM的区别 |
| 型号： CD4514BM96 品牌： 德州仪器 封装： 24SOIC 16Bit 3V 24Pin | 完全替代 | CMOS 4位锁存器/ 4至16线路解码器 CMOS 4-BIT LATCH/4-TO-16 LINE DECODERS | CD4514BEE4和CD4514BM96的区别 |
| 型号： CD4515BM96 品牌： 德州仪器 封装： 24SOIC 16Bit 3V 24Pin | 完全替代 | CMOS 4位锁存器/ 4至16线路解码器 CMOS 4-BIT LATCH/4-TO-16 LINE DECODERS | CD4514BEE4和CD4515BM96的区别 |
