C5750X7R1E156M230KA

C5750X7R1E156M230KA

数据手册.pdf
TDK(东电化) 被动器件

C 系列 2220 15 uF 25 V ±20 % 容差 X7R 表面贴装 多层陶瓷电容

±20% 25V 陶瓷器 X7R 2220(5750 公制)


得捷:
CAP CER 15UF 25V X7R 2220


立创商城:
15uF ±20% 25V


贸泽:
Multilayer Ceramic Capacitors MLCC - SMD/SMT 2220 15uF 25volts X7R 20%


艾睿:
Cap Ceramic 15uF 25V X7R 20% Pad SMD 2220 125°C Low ESR T/R


富昌:
C 系列 2220 15 uF 25 V ±20 % 容差 X7R 表面贴装 多层陶瓷电容


Verical:
Cap Ceramic 15uF 25V X7R 20% Pad SMD 2220 125C Low ESR T/R


Newark:
# TDK  C5750X7R1E156M230KA  SMD Multilayer Ceramic Capacitor, 2220 [5650 Metric], 15 µF, 25 V, ± 20%, X7R, C Series


C5750X7R1E156M230KA中文资料参数规格
技术参数

额定电压DC 25 V

电容 15 µF

容差 ±20 %

电介质特性 X7R

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 25 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 5750

封装 2220

外形尺寸

长度 5.7 mm

宽度 5 mm

高度 2.3 mm

封装公制 5750

封装 2220

厚度 2.30 mm

物理参数

材质 X7R/-55℃~+125℃

介质材料 Ceramic Multilayer

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

最小包装 500

制造应用 Commercial Grade, Please refer to Part No., for Automotive use., 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

C5750X7R1E156M230KA引脚图与封装图
C5750X7R1E156M230KA引脚图

C5750X7R1E156M230KA引脚图

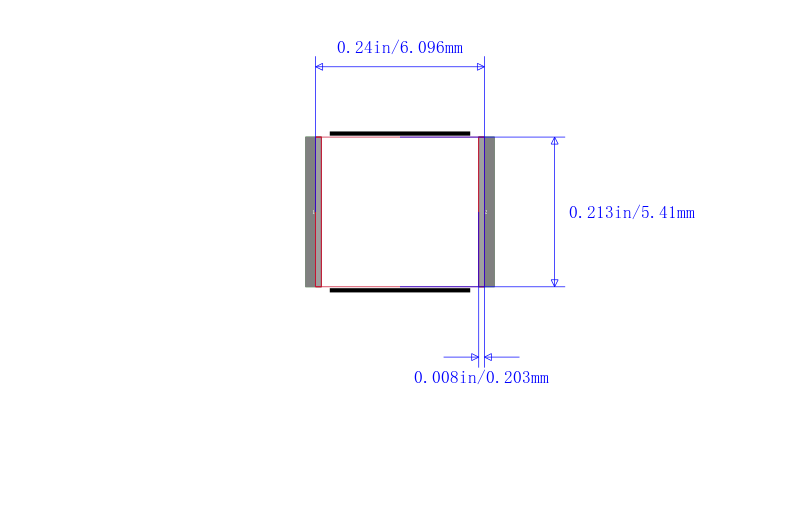

C5750X7R1E156M230KA封装图

C5750X7R1E156M230KA封装图

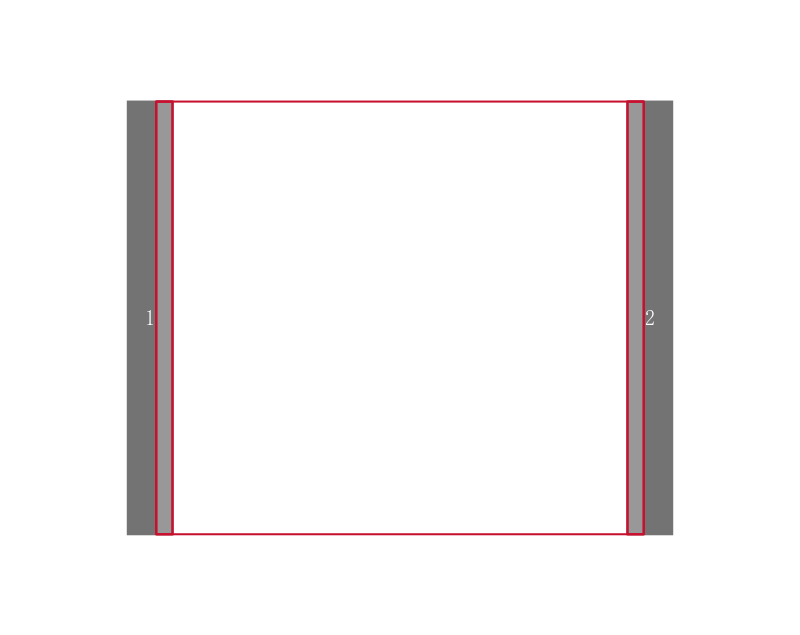

C5750X7R1E156M230KA封装焊盘图

C5750X7R1E156M230KA封装焊盘图

在线购买C5750X7R1E156M230KA
型号 制造商 描述 购买
C5750X7R1E156M230KA TDK 东电化 C 系列 2220 15 uF 25 V ±20 % 容差 X7R 表面贴装 多层陶瓷电容 搜索库存
替代型号C5750X7R1E156M230KA
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: C5750X7R1E156M230KA

品牌: TDK 东电化

封装: 2220 15uF 25V 20per

当前型号

C 系列 2220 15 uF 25 V ±20 % 容差 X7R 表面贴装 多层陶瓷电容

当前型号

型号: CGA9N2X7R1E156M230KA

品牌: 东电化

封装: 2220 15uF 25V 20per

完全替代

2220 15uF ±20% 25V X7R

C5750X7R1E156M230KA和CGA9N2X7R1E156M230KA的区别
