CD74HCT257EE4
TI
德州仪器
电子元器件分类
CD74HCT257EE4中文资料参数规格
技术参数
输出接口数 4
触点类型 DPST
电路数 4
位数 4
带宽 28.0 MHz
输入数 8
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Through Hole
引脚数 16
封装 PDIP-16
外形尺寸
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-16
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CD74HCT257EE4引脚图与封装图

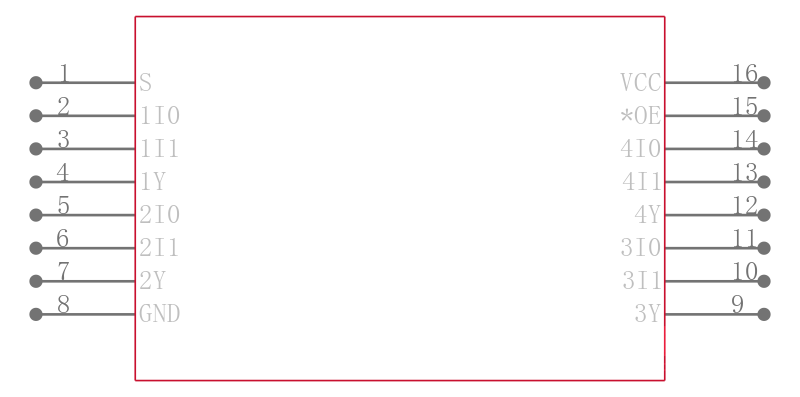

CD74HCT257EE4引脚图
CD74HCT257EE4封装图
CD74HCT257EE4封装焊盘图
在线购买CD74HCT257EE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD74HCT257EE4 | TI 德州仪器 | 高速CMOS逻辑四路2输入多路复用器与三态非反相输出 High-Speed CMOS Logic Quad 2-Input Multiplexer with Three-State Non-Inverting Outputs | 搜索库存 |
替代型号CD74HCT257EE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD74HCT257EE4 品牌： TI 德州仪器 封装： 16-DIP 2Bit 16Pin | 当前型号 | 高速CMOS逻辑四路2输入多路复用器与三态非反相输出 High-Speed CMOS Logic Quad 2-Input Multiplexer with Three-State Non-Inverting Outputs | 当前型号 |
| 型号： CD74HCT257E 品牌： 德州仪器 封装： DIP 2Bit 4.5V 16Pin | 完全替代 | TEXAS INSTRUMENTS CD74HCT257E 逻辑芯片, 多路复用器, 四2输入, 三态, 16DIP | CD74HCT257EE4和CD74HCT257E的区别 |
| 型号： SN74HCT257NE4 品牌： 德州仪器 封装： SOIC 4.5V to 5.5V 16Pin | 类似代替 | 四路2号线到1线数据选择器/多路复用器三态输出 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS WITH 3-STATE OUTPUTS | CD74HCT257EE4和SN74HCT257NE4的区别 |
| 型号： SN74HCT257N 品牌： 德州仪器 封装： DIP 2Bit 4.5V to 5.5V 16Pin | 功能相似 | TEXAS INSTRUMENTS SN74HCT257N 逻辑芯片, 四路2:1数据选择器/复用器, 16DIP | CD74HCT257EE4和SN74HCT257N的区别 |
