CLF6045T-220M-H

TDK(东电化) 被动器件

22uH ±20% 1.7A

22µH Shielded Wirewound Inductor 1.7A 78mOhm Nonstandard

得捷:
FIXED IND 22UH 1.7A 78 MOHM SMD

贸泽:
Fixed Inductors 22uH Automotive 125C

艾睿:
Inductor Power Shielded Wirewound 22uH 20% 100KHz Ferrite 1.7A 78mOhm DCR Automotive T/R

CLF6045T-220M-H中文资料参数规格

技术参数

额定电流 1.7 A

容差 ±20 %

电感 22 µH

电感公差 ±20 %

测试频率 100 kHz

电阻DC） 78 mΩ

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 78 mΩ

封装参数

安装方式 Surface Mount

封装 6.2 mm x 5.9 mm

外形尺寸

长度 6.2 mm

宽度 5.9 mm

高度 4.8 mm

封装 6.2 mm x 5.9 mm

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准无铅

CLF6045T-220M-H引脚图与封装图

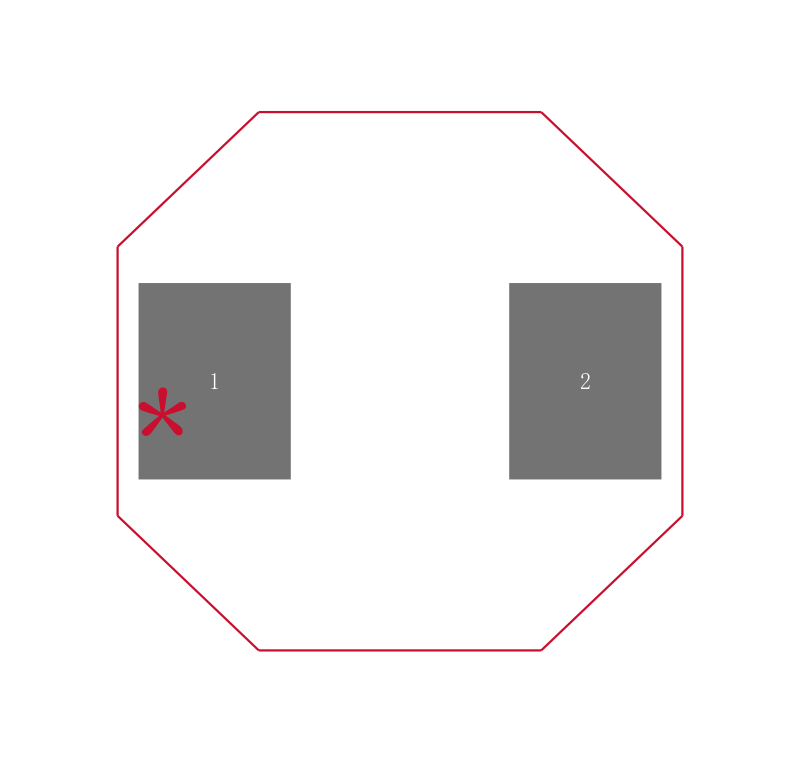

CLF6045T-220M-H引脚图

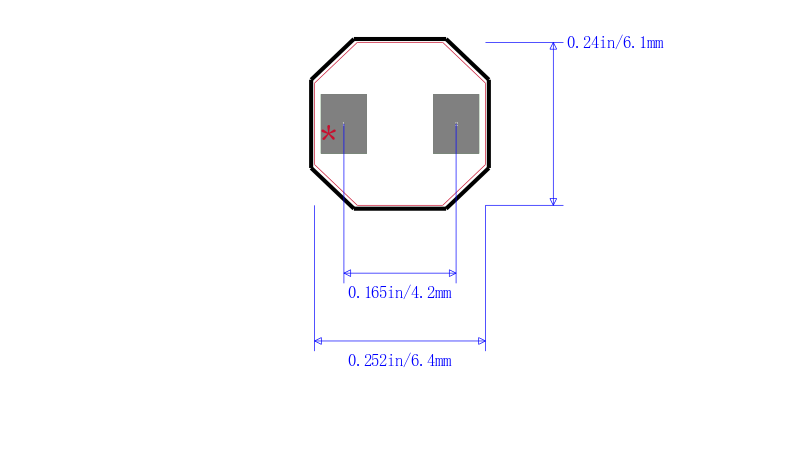

CLF6045T-220M-H封装图

CLF6045T-220M-H封装焊盘图
