C5750X7R1H475K200KA
数据手册.pdfTDK(东电化)
被动器件
C5750X7R1H475K200KA中文资料参数规格
技术参数
额定电压DC 50.0 V
电容 4.7 µF
容差 ±10 %
电介质特性 X7R
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 5750
封装 2220
外形尺寸
长度 5.7 mm
宽度 5.00 mm
高度 2 mm
封装公制 5750
封装 2220
厚度 2.00 mm
物理参数
材质 X7R/-55℃~+125℃
介质材料 Ceramic Multilayer
工作温度 -55℃ ~ 125℃
温度系数 ±15 %
其他
产品生命周期 Production Not Recommended for New Design
包装方式 Tape & Reel TR
最小包装 500
制造应用 通用, for Automotive use., Please refer to Part No., Commercial Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
C5750X7R1H475K200KA引脚图与封装图
C5750X7R1H475K200KA引脚图

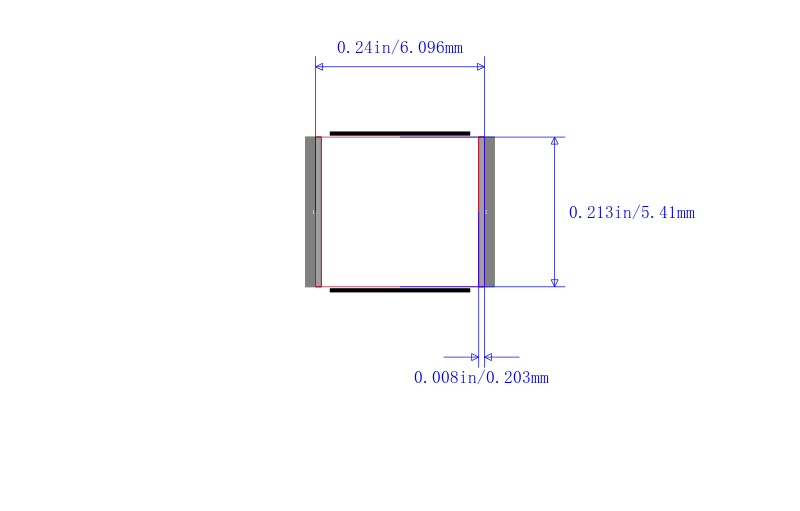

C5750X7R1H475K200KA封装图
C5750X7R1H475K200KA封装焊盘图
在线购买C5750X7R1H475K200KA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C5750X7R1H475K200KA | TDK 东电化 | C 系列 2220 4.7 uF 50 V ±10 % 容差 X7R 表面贴装 多层陶瓷电容 | 搜索库存 |
替代型号C5750X7R1H475K200KA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C5750X7R1H475K200KA 品牌： TDK 东电化 封装： 2220 4.7uF 50V 10per | 当前型号 | C 系列 2220 4.7 uF 50 V ±10 % 容差 X7R 表面贴装 多层陶瓷电容 | 当前型号 |
| 型号： C5750X7R1H475M200KA 品牌： 东电化 封装： 2220 4.7uF 50V 20per | 类似代替 | C 系列 2220 4.7 uF 50 V ±20 % 容差 X7R 表面贴装 多层 陶瓷电容 | C5750X7R1H475K200KA和C5750X7R1H475M200KA的区别 |
| 型号： C5750X7R1H475K280KM 品牌： 东电化 封装： 2220 4.7uF 10per 50V X7R | 类似代替 | 2220 4.7uF ±10% 50V X7R | C5750X7R1H475K200KA和C5750X7R1H475K280KM的区别 |
| 型号： C5750X7R1H475KT 品牌： 东电化 封装： | 类似代替 | Cap Ceramic 4.7uF 50V X7R 10% SMD 2220 125C Plastic T/R | C5750X7R1H475K200KA和C5750X7R1H475KT的区别 |
