C3225X7S1H106M250AE
数据手册.pdfTDK(东电化)
电子元器件分类
C3225X7S1H106M250AE中文资料参数规格
技术参数
额定电压DC 50 V
绝缘电阻 10 GΩ
电容 10 µF
容差 ±20 %
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Surface Mount
封装公制 3225
封装 1210
外形尺寸
长度 3.2 mm
宽度 2.5 mm
高度 2.5 mm
封装公制 3225
封装 1210
厚度 2.5 mm
物理参数
材质 X7S/-55℃~+125℃
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 500
制造应用 Boardflex 敏感, Please refer to Part No., for Automotive use., Commercial Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
C3225X7S1H106M250AE引脚图与封装图
C3225X7S1H106M250AE引脚图

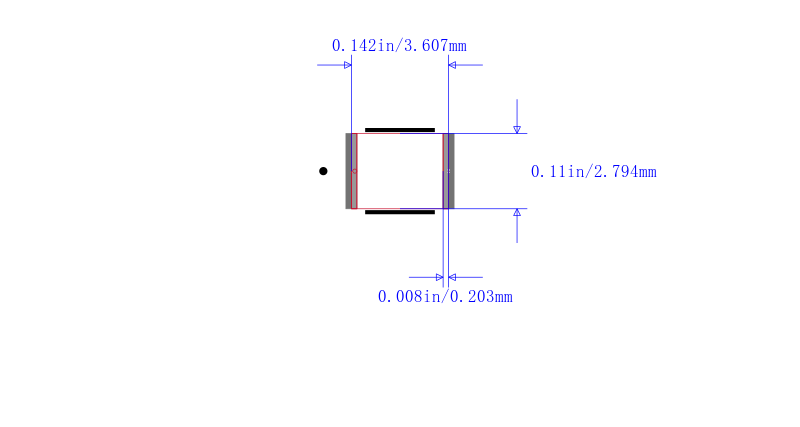

C3225X7S1H106M250AE封装图

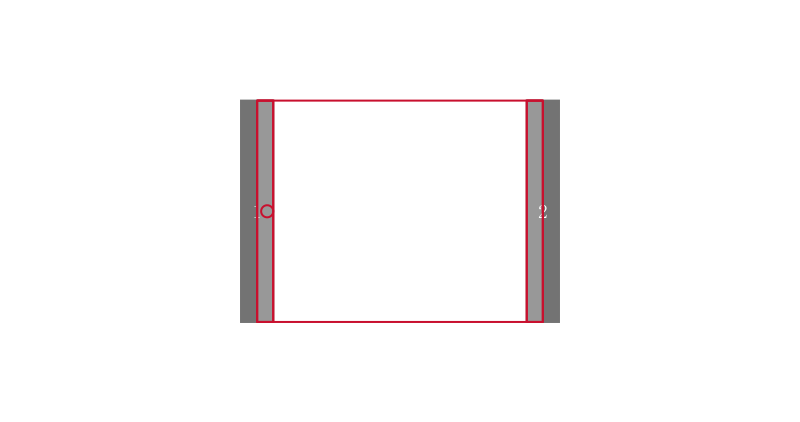

C3225X7S1H106M250AE封装焊盘图
在线购买C3225X7S1H106M250AE
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C3225X7S1H106M250AE | TDK 东电化 | C 系列 1210 10 uF 50 V X7S ±20% 容差 多层陶瓷 贴片电容 | 搜索库存 |
替代型号C3225X7S1H106M250AE
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C3225X7S1H106M250AE 品牌： TDK 东电化 封装： 1210 10uF 20per 50V | 当前型号 | C 系列 1210 10 uF 50 V X7S ±20% 容差 多层陶瓷 贴片电容 | 当前型号 |
| 型号： UMK325C7106MM-T 品牌： 太诱 封装： 1210 10uF 50V 20per | 类似代替 | TAIYO YUDEN UMK325C7106MM-T 多层陶瓷电容器, 表面贴装, M系列, 10 µF, ± 20%, X7S, 50 V, 1210 [3225 公制] | C3225X7S1H106M250AE和UMK325C7106MM-T的区别 |
| 型号： C3225X7S1H106K250AE 品牌： 东电化 封装： 1210 10uF 50V 10per | 类似代替 | 1210 10uF ±10% 50V X7S | C3225X7S1H106M250AE和C3225X7S1H106K250AE的区别 |
