C3216X5R1H475M160AB

C3216X5R1H475M160AB

数据手册.pdf
TDK(东电化) 电子元器件分类

1206 4.7uF ±20% 50V X5R

4.7µF ±20% 50V Ceramic Capacitor X5R 1206 3216 Metric


得捷:
CAP CER 4.7UF 50V X5R 1206


立创商城:
4.7uF ±20% 50V


艾睿:
Since this C3216X5R1H475M160AB multilayer ceramic capacitor from TDK has multiple layers of dielectric and electrodes, you&s;ll be getting high stability and low losses for resonant circuit applications. It can withstand a voltage of 50 VDC. This MLCC capacitor has a maximum operating temperature of 85 °C. This product will be shipped in tape and reel packaging to allow for quick mounting and safe delivery. This product is 3.2 mm long, 1.6 mm tall and 1.6 mm deep. It has a tolerance of 20%. Its capacitance value is 4.7uF.


Verical:
Cap Ceramic 4.7uF 50V X5R 20% Pad SMD 1206 85C Low ESR T/R


Electro Sonic:
Cap Ceramic 4.7uF 50V Y5V -20% to 80% SMD 1206 85°C


C3216X5R1H475M160AB中文资料参数规格
技术参数

额定电压DC 50.0 V

电容 4.7 µF

容差 ±20 %

电介质特性 X5R

工作温度Max 85 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

封装公制 3216

封装 1206

外形尺寸

长度 3.20 mm

宽度 1.60 mm

高度 1.6 mm

封装公制 3216

封装 1206

厚度 1.6 mm

物理参数

材质 X5R/-55℃~+85℃

介质材料 Ceramic Multilayer

工作温度 -55℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 2000

制造应用 通用, for Automotive use., Please refer to Part No., Commercial Grade

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

C3216X5R1H475M160AB引脚图与封装图
C3216X5R1H475M160AB引脚图

C3216X5R1H475M160AB引脚图

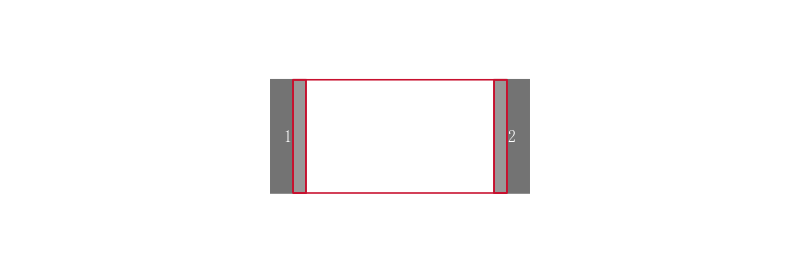

C3216X5R1H475M160AB封装图

C3216X5R1H475M160AB封装图

C3216X5R1H475M160AB封装焊盘图

C3216X5R1H475M160AB封装焊盘图

在线购买C3216X5R1H475M160AB
型号 制造商 描述 购买
C3216X5R1H475M160AB TDK 东电化 1206 4.7uF ±20% 50V X5R 搜索库存
替代型号C3216X5R1H475M160AB
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： C3216X5R1H475M160AB

品牌： TDK 东电化

封装： 1206 4.7uF 20per 50V X5R

当前型号

1206 4.7uF ±20% 50V X5R

当前型号

型号： C3216X5R1H475M085AB

品牌： 东电化

封装： 1206 4.7uF 20per 50V X5R

完全替代

1206 4.7uF ±20% 50V X5R

C3216X5R1H475M160AB和C3216X5R1H475M085AB的区别

型号： C3216X5R1H475K160AB

品牌： 东电化

封装： 3216 4.7uF 50V 10per

类似代替

TDK C 型 1206 系列TDK 推出 1206 系列陶瓷多层电容器。 这些多层电容器带有可确保卓越的机械强度和可靠性的单片结构，适用于各种商用级应用，包括电源电路和 LED 显示器。 这些陶瓷多层电容器因其低 ESL 和极佳的频率特性而出名，可允许非常符合理论值的电路设计。**特点和优势：** • 高电容，采用能使用多个更薄陶瓷电介质层的精密技术 • 由于低 ESR，低自加热且耐高纹波 • 一般电子设备 • 移动通信设备 • 电源电路 • 办公自动化设备 • TV • LED 显示器 • 服务器 • PC • 笔记本 ### 1206 系列组件是商用级，用于一般应用，包括：### 1206 系列C0G NP0 是“温度补偿”的最常见配方，为 EIA I 类陶瓷材料 X7R 配方称为“温度稳定”陶瓷，属于 EIA II 类材料 Y5V 配方为有限温度范围内的一般用途材料。这些特征使得 Y5V 非常适合去耦应用。

C3216X5R1H475M160AB和C3216X5R1H475K160AB的区别

型号： C1206C475M5PACTU

品牌： 基美

封装： 1206 4.7uF 50V 20per

类似代替

C1206 系列Kemet C1206 系列 X5R 和 X7R 电介质贴片电容器，具有高最大工作温度。 电子元件、组件与材料协会 EIA 将电介质归类为 II 类材料。 这个分类的元件为固定的陶瓷电介质电容器，适用于旁路和去耦应用，或用于电容特性的 Q 和稳定性不太重要的频率鉴别电路。无铅，符合 RoHS 和 REACH 标准 温度稳定的电介质 非极性 无光泽镀锡端接

C3216X5R1H475M160AB和C1206C475M5PACTU的区别
