C3216X7R1V475M160AB
数据手册.pdfTDK(东电化)
电子元器件分类
C3216X7R1V475M160AB中文资料参数规格
技术参数
额定电压DC 35 V
电容 4.7 µF
容差 ±20 %
电介质特性 X7R
工作温度Max 125 ℃
工作温度Min 55 ℃
额定电压 35 V
封装参数
安装方式 Surface Mount
封装公制 3216
封装 1206
外形尺寸
长度 3.2 mm
宽度 1.6 mm
高度 1.6 mm
封装公制 3216
封装 1206
厚度 1.60 mm
物理参数
材质 X7R/-55℃~+125℃
介质材料 Ceramic Multilayer
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 2000
制造应用 Please refer to Part No., 通用, for Automotive use., Commercial Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
C3216X7R1V475M160AB引脚图与封装图

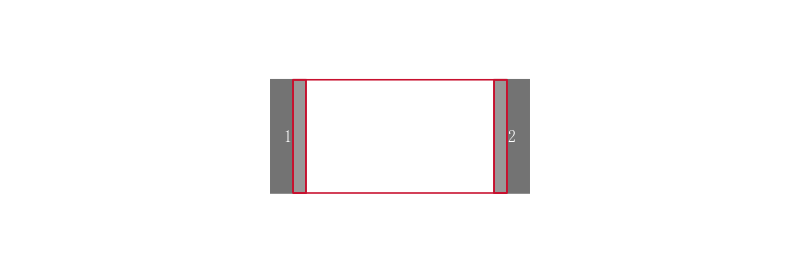

C3216X7R1V475M160AB引脚图
C3216X7R1V475M160AB封装图
C3216X7R1V475M160AB封装焊盘图
