CGA5L3X8R1H105M160AB
数据手册.pdfTDK(东电化)
被动器件
CGA5L3X8R1H105M160AB中文资料参数规格
技术参数
额定电压DC 50 V
电容 1 µF
容差 ±20 %
工作温度Max 150 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Surface Mount
封装公制 3216
封装 1206
外形尺寸
长度 3.2 mm
宽度 1.6 mm
高度 1.6 mm
封装公制 3216
封装 1206
厚度 1.6 mm
物理参数
材质 X8R/-55℃~+150℃
工作温度 -55℃ ~ 150℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 2000
制造应用 Automotive Grade, 汽车级
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CGA5L3X8R1H105M160AB引脚图与封装图
CGA5L3X8R1H105M160AB引脚图

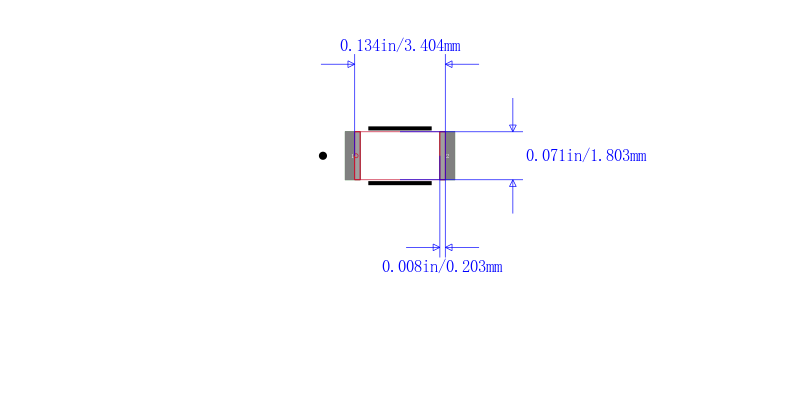

CGA5L3X8R1H105M160AB封装图
CGA5L3X8R1H105M160AB封装焊盘图
在线购买CGA5L3X8R1H105M160AB
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CGA5L3X8R1H105M160AB | TDK 东电化 | 1206 1uF ±20% 50V X8R | 搜索库存 |
替代型号CGA5L3X8R1H105M160AB
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CGA5L3X8R1H105M160AB 品牌： TDK 东电化 封装： 1206 1uF 50V 20per | 当前型号 | 1206 1uF ±20% 50V X8R | 当前型号 |
| 型号： CGA5L3X8R1H105K160AB 品牌： 东电化 封装： 1uF 50V 10per | 功能相似 | TDK CGA5L3X8R1H105K160AB 多层陶瓷电容器, 表面贴装, 1206 [3216 公制], 1 µF, 50 V, ± 10%, X8R, AEC-Q200 CGA Series 新 | CGA5L3X8R1H105M160AB和CGA5L3X8R1H105K160AB的区别 |
| 型号： CGA5L2X8R1E105M160AA 品牌： 东电化 封装： 1206 1uF 20per 25V | 功能相似 | 多层陶瓷电容器MLCC - SMD/SMT CGA 1206 25V 1uF X8R 20% AEC-Q200 | CGA5L3X8R1H105M160AB和CGA5L2X8R1E105M160AA的区别 |
