C4520X7R3D471K130KA

C4520X7R3D471K130KA

数据手册.pdf
TDK(东电化) 被动器件

TDK  C4520X7R3D471K130KA  多层陶瓷电容器, 表面贴装, C系列, 470 pF, ± 10%, X7R, 2 kV, 1808 [4520 公制]

C 型 1808 高电压系列

### 1808 系列


欧时:
TDK C 系列 470pF 2kV dc X7R电介质 表面安装器件 多层陶瓷电容器 MLCC C4520X7R3D471K130KA, ±10%容差


得捷:
CAP CER 470PF 2KV X7R 1808


立创商城:
470pF ±10% 2kV


e络盟:
TDK  C4520X7R3D471K130KA  多层陶瓷电容器, 表面贴装, C系列, 470 pF, ± 10%, X7R, 2 kV, 1808 [4520 公制]


艾睿:
Cap Ceramic 470pF 2000V X7R 10% Pad SMD 1808 125°C T/R


安富利:
Cap Ceramic 470pF 2000V X7R 10% SMD 1808 125°C Blister Plastic T/R


Verical:
Cap Ceramic 470pF 2000V X7R 10% Pad SMD 1808 125C T/R


Newark:
# TDK  C4520X7R3D471K130KA  Multilayer Ceramic Capacitor, C Series, 470 pF, - 10%, X7R, 2 kV, 1808 [4520 Metric]


C4520X7R3D471K130KA中文资料参数规格
技术参数

额定电压DC 2.00 kV

电容 470 pF

容差 ±10 %

电介质特性 X7R

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 2 kV

封装参数

安装方式 Surface Mount

封装公制 4520

封装 1808

外形尺寸

长度 4.5 mm

高度 1.3 mm

封装公制 4520

封装 1808

厚度 2.0 mm

物理参数

材质 X7R/-55℃~+125℃

工作温度 -55℃ ~ 125℃

温度系数 ±15 %

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 1000

制造应用 for Automotive use., Commercial Grade, Please refer to Part No., 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

C4520X7R3D471K130KA引脚图与封装图

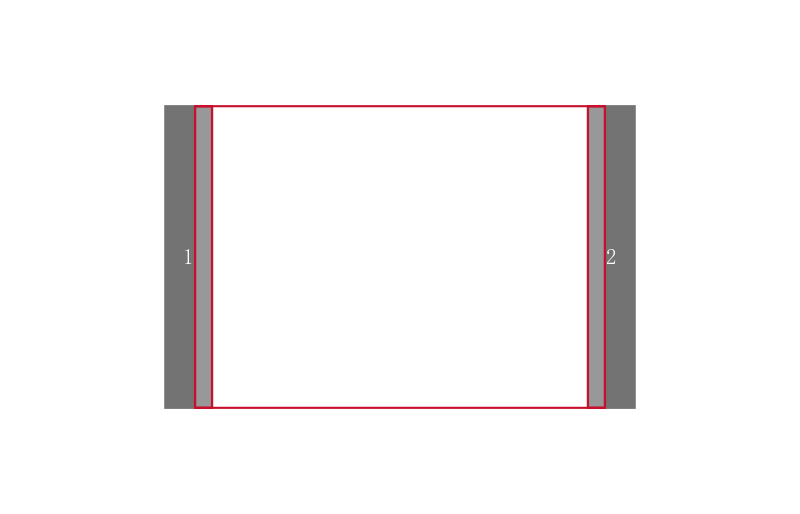

C4520X7R3D471K130KA引脚图

C4520X7R3D471K130KA引脚图

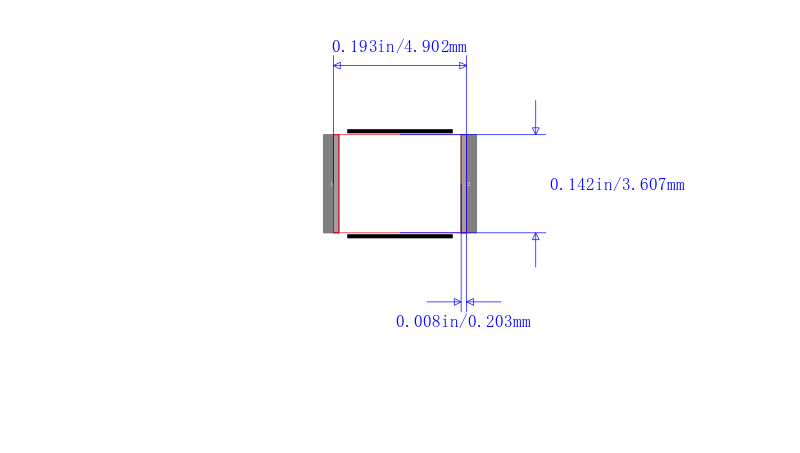

C4520X7R3D471K130KA封装图

C4520X7R3D471K130KA封装图

C4520X7R3D471K130KA封装焊盘图

C4520X7R3D471K130KA封装焊盘图

在线购买C4520X7R3D471K130KA
型号 制造商 描述 购买
C4520X7R3D471K130KA TDK 东电化 TDK  C4520X7R3D471K130KA  多层陶瓷电容器, 表面贴装, C系列, 470 pF, ± 10%, X7R, 2 kV, 1808 [4520 公制] 搜索库存
替代型号C4520X7R3D471K130KA
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： C4520X7R3D471K130KA

品牌： TDK 东电化

封装： 470pF 2kV 10per

当前型号

TDK  C4520X7R3D471K130KA  多层陶瓷电容器, 表面贴装, C系列, 470 pF, ± 10%, X7R, 2 kV, 1808 [4520 公制]

当前型号

型号： C1808C471KGRACTU

品牌： 基美

封装： 1808 470pF 2kV ±10%

类似代替

多层陶瓷电容器, 表面贴装, 高电压, 470 pF, 2 kV, 1808 [4520 公制], ± 10%, X7R, C系列KEMET

C4520X7R3D471K130KA和C1808C471KGRACTU的区别

型号： 202R29W471KV4E

品牌： 约翰逊

封装： 470pF 2kV 10per

功能相似

JOHANSON DIELECTRICS  202R29W471KV4E  多层陶瓷电容器, 表面贴装, 470 pF, ± 10%, X7R, 2 kV, 1808 [4520 公制]

C4520X7R3D471K130KA和202R29W471KV4E的区别

型号： C4520X7R3A471K130KA

品牌： 东电化

封装： 1808 470pF 10per 1kV X7R

功能相似

1808 470pF ±10% 1000V X7R

C4520X7R3D471K130KA和C4520X7R3A471K130KA的区别
