C2012X5R1C685K085AC中文资料参数规格
技术参数
额定电压DC 16.0 V
电容 6.80 µF
容差 ±10 %
电介质特性 X5R
工作温度Max 85 ℃
工作温度Min -55 ℃
额定电压 16 V
封装参数
安装方式 Surface Mount
封装公制 2012
封装 0805
外形尺寸
长度 2 mm
宽度 1.25 mm
高度 0.85 mm
封装公制 2012
封装 0805
厚度 0.85 mm
物理参数
材质 X5R/-55℃~+85℃
介质材料 Ceramic Multilayer
工作温度 -55℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 4000
制造应用 Please refer to Part No., 通用, for Automotive use., Commercial Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
C2012X5R1C685K085AC引脚图与封装图

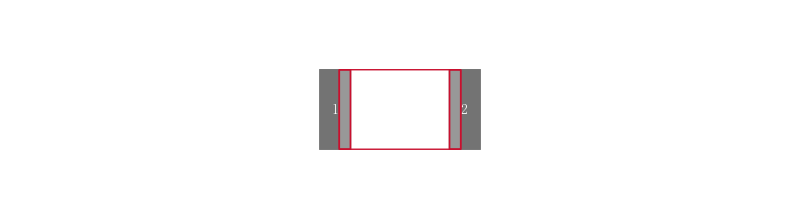

C2012X5R1C685K085AC引脚图
C2012X5R1C685K085AC封装图
C2012X5R1C685K085AC封装焊盘图
在线购买C2012X5R1C685K085AC
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C2012X5R1C685K085AC | TDK 东电化 | 0805 6.8uF ±10% 16V X5R | 搜索库存 |
替代型号C2012X5R1C685K085AC
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C2012X5R1C685K085AC 品牌： TDK 东电化 封装： 2012 6.8uF 16V 10per | 当前型号 | 0805 6.8uF ±10% 16V X5R | 当前型号 |
| 型号： C2012X5R1C685K125AC 品牌： 东电化 封装： 2012 6.8uF 16V 10per | 类似代替 | 0805 6.8uF ±10% 16V X5R | C2012X5R1C685K085AC和C2012X5R1C685K125AC的区别 |
| 型号： C2012X5R1A685K085AB 品牌： 东电化 封装： 2012 6.8uF 10V 10per | 功能相似 | 0805 6.8uF ±10% 10V X5R | C2012X5R1C685K085AC和C2012X5R1A685K085AB的区别 |
| 型号： C2012X5R0J685K125AB 品牌： 东电化 封装： 2012 6.8uF 6.3V 10per | 功能相似 | 0805 6.8uF ±10% 6.3V X5R | C2012X5R1C685K085AC和C2012X5R0J685K125AB的区别 |
