CDLL752A

Microsemi(美高森美) 分立器件

Diode Zener Single 5.6V 5% 0.5W1/2W 2Pin DO-213AA

• 1N746AUR-1 THRU 1N759AUR-1 AVAILABLE IN JAN, JANTX AND JANTXV PER MIL-PRF-19500/127

• 1N4370AUR-1 THRU 1N4372AUR-1 AVAILABLE IN JAN, JANTX AND JANTXV PER MIL-PRF-19500/127

• LEADLESS PACKAGE FOR SURFACE MOUNT

• METALLURGICALLY BONDED

艾睿:
Diode Zener Single 5.6V 5% 500mW 2-Pin DO-213AA Bag

AMEYA360:
DIODE ZENER 5.6V 500MW DO213AB

CDLL752A中文资料参数规格

技术参数

容差 ±5 %

正向电压 1.1V @200mA

测试电流 20 mA

稳压值 5.6 V

正向电压Max 1.1V @200mA

额定功率Max 500 mW

工作温度Max 175 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-213AB

外形尺寸

封装 DO-213AB

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

CDLL752A引脚图与封装图

CDLL752A引脚图

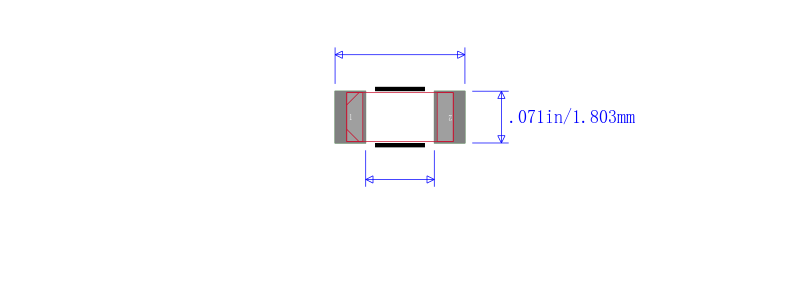

CDLL752A封装图

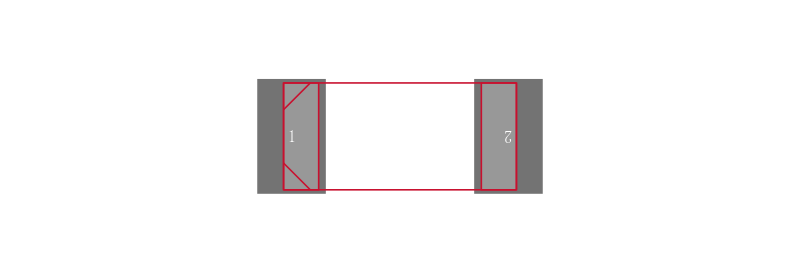

CDLL752A封装焊盘图

在线购买CDLL752A

型号	制造商	描述	购买
CDLL752A	Microsemi 美高森美	Diode Zener Single 5.6V 5% 0.5W1/2W 2Pin DO-213AA	搜索库存

替代型号CDLL752A

型号/品牌/封装	代替类型	描述	替代型号对比
型号： CDLL752A 品牌： Microsemi 美高森美封装： DO-213AB	当前型号	Diode Zener Single 5.6V 5% 0.5W1/2W 2Pin DO-213AA	当前型号
型号： JANTX1N752AUR-1 品牌：美高森美封装： DO-213AA-2	完全替代	SILICON 400毫瓦齐纳二极管 SILICON 400 mW ZENER DIODES	CDLL752A和JANTX1N752AUR-1的区别
型号： JANTXV1N752AUR-1 品牌：美高森美封装： DO-213AA-2	完全替代	SILICON 400毫瓦齐纳二极管 SILICON 400 mW ZENER DIODES	CDLL752A和JANTXV1N752AUR-1的区别
型号： JAN1N752AUR-1 品牌：美高森美封装： DO-213AA	完全替代	无铅封装用于表面安装 LEADLESS PACKAGE FOR SURFACE MOUNT	CDLL752A和JAN1N752AUR-1的区别
