C2012X7R0J685M125AB
数据手册.pdfTDK(东电化)
被动器件
C2012X7R0J685M125AB中文资料参数规格
技术参数
额定电压DC 6.30 V
电容 6.80 µF
容差 ±20 %
电介质特性 X7R
额定电压 6.3 V
封装参数
安装方式 Surface Mount
封装公制 2012
封装 0805
外形尺寸
长度 2.00 mm
宽度 1.25 mm
高度 1.25 mm
封装公制 2012
封装 0805
厚度 1.25 mm
物理参数
材质 X7R/-55℃~+125℃
介质材料 Ceramic Multilayer
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Production Not Recommended for New Design
包装方式 Tape & Reel TR
最小包装 3000
制造应用 Commercial Grade, 通用, Please refer to Part No., for Automotive use.
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
C2012X7R0J685M125AB引脚图与封装图

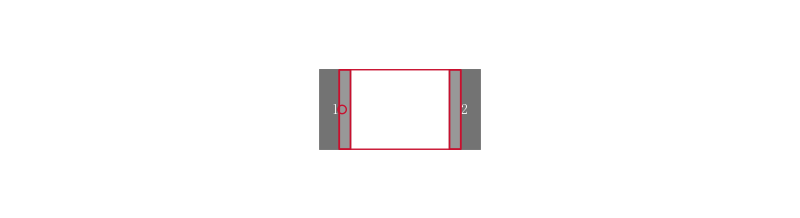

C2012X7R0J685M125AB引脚图
C2012X7R0J685M125AB封装图
C2012X7R0J685M125AB封装焊盘图
在线购买C2012X7R0J685M125AB
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C2012X7R0J685M125AB | TDK 东电化 | 0805 6.8uF ±20% 6.3V X7R | 搜索库存 |
替代型号C2012X7R0J685M125AB
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C2012X7R0J685M125AB 品牌： TDK 东电化 封装： 2012 6.8uF 20per 6.3V X7R | 当前型号 | 0805 6.8uF ±20% 6.3V X7R | 当前型号 |
| 型号： C2012X7R1A685K125AC 品牌： 东电化 封装： 2012 6.8uF 10V 10per | 功能相似 | 0805 6.8uF ±10% 10V X7R | C2012X7R0J685M125AB和C2012X7R1A685K125AC的区别 |
| 型号： C2012X7R1A685M125AC 品牌： 东电化 封装： 2012 6.8uF 20per 10V X7R | 功能相似 | 0805 6.8uF ±20% 10V X7R | C2012X7R0J685M125AB和C2012X7R1A685M125AC的区别 |
