C1005X5R1E155K050BC
数据手册.pdfTDK(东电化)
被动器件
C1005X5R1E155K050BC中文资料参数规格
技术参数
额定电压DC 25.0 V
电容 1.5 µF
容差 ±10 %
电介质特性 X5R
工作温度Max 85 ℃
工作温度Min -55 ℃
额定电压 25 V
封装参数
安装方式 Surface Mount
封装公制 1005
封装 0402
外形尺寸
长度 1.00 mm
宽度 0.5 mm
高度 0.5 mm
封装公制 1005
封装 0402
厚度 500 µm
物理参数
材质 X5R/-55℃~+85℃
介质材料 Ceramic Multilayer
工作温度 -55℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 10000
制造应用 通用, Commercial Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
C1005X5R1E155K050BC引脚图与封装图

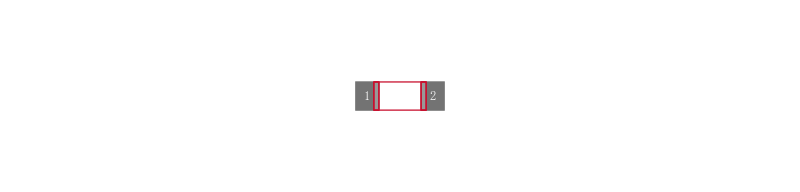

C1005X5R1E155K050BC引脚图

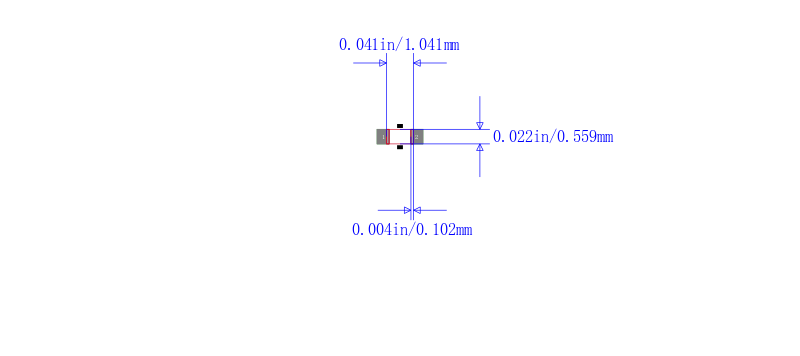

C1005X5R1E155K050BC封装图
C1005X5R1E155K050BC封装焊盘图
在线购买C1005X5R1E155K050BC
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C1005X5R1E155K050BC | TDK 东电化 | 0402 1.5uF ±10% 25V X5R | 搜索库存 |
替代型号C1005X5R1E155K050BC
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C1005X5R1E155K050BC 品牌： TDK 东电化 封装： 1005 1.5uF 10per 25V X5R | 当前型号 | 0402 1.5uF ±10% 25V X5R | 当前型号 |
| 型号： C1005X5R1E155M050BC 品牌： 东电化 封装： 1005 1.5uF 20per 25V X5R | 类似代替 | 0402 1.5uF ±20% 25V X5R | C1005X5R1E155K050BC和C1005X5R1E155M050BC的区别 |
| 型号： C1005X5R1A155K050BC 品牌： 东电化 封装： 1005 1.5uF 10V 10per | 功能相似 | TDK C1005X5R1A155K050BC 多层陶瓷电容器, 表面贴装, C系列, 1.5 µF, ± 10%, X5R, 10 V, 0402 [1005 公制] | C1005X5R1E155K050BC和C1005X5R1A155K050BC的区别 |
| 型号： C1005X5R1C155K050BC 品牌： 东电化 封装： 1005 1.5uF 16V 10per | 功能相似 | 多层陶瓷电容器MLCC - SMD/SMT 0402 16V 1.5uF X5R 10% T: 0.5mm | C1005X5R1E155K050BC和C1005X5R1C155K050BC的区别 |
