C3216X7R2A154K160AM
数据手册.pdfTDK(东电化)
被动器件
C3216X7R2A154K160AM中文资料参数规格
技术参数
额定电压DC 100 V
电容 0.15 µF
容差 ±10 %
电介质特性 X7R
工作温度Max 125 ℃
工作温度Min 55 ℃
额定电压 100 V
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 3216
封装 1206
外形尺寸
长度 3.2 mm
宽度 1.6 mm
高度 1.6 mm
封装公制 3216
封装 1206
物理参数
材质 X7R/-55℃~+125℃
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tape & Reel TR
最小包装 2000
制造应用 Boardflex 敏感, 通用, Commercial Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
C3216X7R2A154K160AM引脚图与封装图

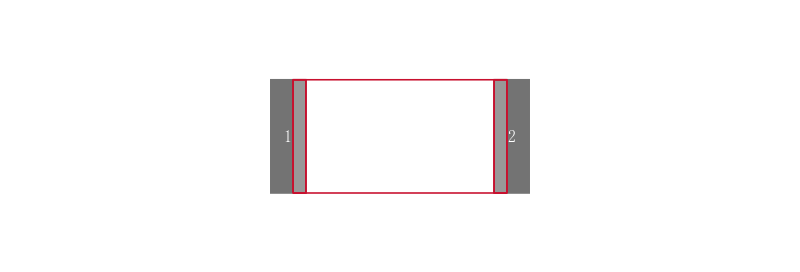

C3216X7R2A154K160AM引脚图

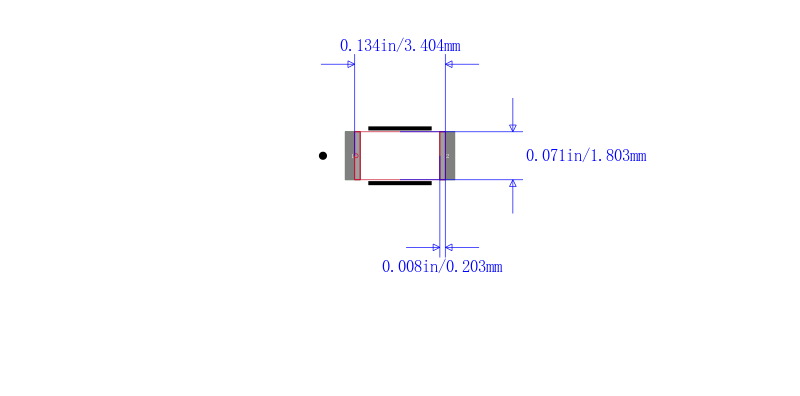

C3216X7R2A154K160AM封装图
C3216X7R2A154K160AM封装焊盘图
在线购买C3216X7R2A154K160AM
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C3216X7R2A154K160AM | TDK 东电化 | 1206 150nF ±10% 100V X7R | 搜索库存 |
替代型号C3216X7R2A154K160AM
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C3216X7R2A154K160AM 品牌： TDK 东电化 封装： 1206 150nF 100V 10per | 当前型号 | 1206 150nF ±10% 100V X7R | 当前型号 |
| 型号： C3216X7R2A154K160AA 品牌： 东电化 封装： 3216 150nF 100V 10per | 类似代替 | TDK C3216X7R2A154K160AA 多层陶瓷电容器, 表面贴装, C Series, 0.15 µF, ± 10%, X7R, 100 V, 1206 [3216 公制] 新 | C3216X7R2A154K160AM和C3216X7R2A154K160AA的区别 |
| 型号： C1206F154K1RACTU 品牌： 基美 封装： 1206 150nF 100V ±10% | 类似代替 | Cap Ceramic 0.15uF 100V X7R 10% SMD 1206 125℃ Plastic T/R | C3216X7R2A154K160AM和C1206F154K1RACTU的区别 |
| 型号： CL31B154KCHNNNE 品牌： 三星 封装： 1206 150nF 100V ±10% | 功能相似 | Samsung 1206 MLCC series reels### 1206 系列C0G NP0 是温度补偿的最常见配方，为 EIA I 类陶瓷材料 X7R 配方称为温度稳定陶瓷，属于 EIA II 类材料 Y5V 配方为有限温度范围内的一般用途材料。这些特征使得 Y5V 非常适合去耦应用。 | C3216X7R2A154K160AM和CL31B154KCHNNNE的区别 |
