CGA5L2X7R2A104M160AA
数据手册.pdfTDK(东电化)
被动器件
CGA5L2X7R2A104M160AA中文资料参数规格
技术参数
额定电压DC 100 V
电容 100 nF
容差 ±20 %
额定电压 100 V
封装参数
安装方式 Surface Mount
封装公制 3216
封装 1206
外形尺寸
长度 3.2 mm
宽度 1.6 mm
高度 1.6 mm
封装公制 3216
封装 1206
厚度 1.6 mm
物理参数
材质 X7R/-55℃~+125℃
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 2000
制造应用 汽车级, Automotive Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CGA5L2X7R2A104M160AA引脚图与封装图

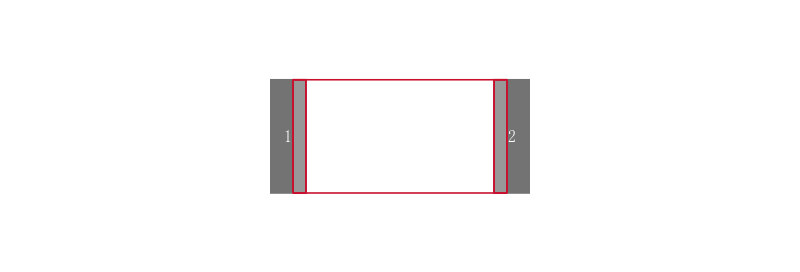

CGA5L2X7R2A104M160AA引脚图
CGA5L2X7R2A104M160AA封装图
CGA5L2X7R2A104M160AA封装焊盘图
在线购买CGA5L2X7R2A104M160AA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CGA5L2X7R2A104M160AA | TDK 东电化 | 1206 100nF ±20% 100V X7R | 搜索库存 |
替代型号CGA5L2X7R2A104M160AA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CGA5L2X7R2A104M160AA 品牌： TDK 东电化 封装： 1206 100nF 20per 100V | 当前型号 | 1206 100nF ±20% 100V X7R | 当前型号 |
| 型号： C3216X7R2A104M160AA 品牌： 东电化 封装： 3216 100nF 100V 20per | 类似代替 | TDK C3216X7R2A104M160AA 多层陶瓷电容器, 表面贴装, C Series, 0.1 µF, ± 20%, X7R, 100 V, 1206 [3216 公制] | CGA5L2X7R2A104M160AA和C3216X7R2A104M160AA的区别 |
| 型号： CGA5L2X7R2A104K160AA 品牌： 东电化 封装： 1206 100nF 100V 10per | 类似代替 | TDK CGA 汽车 1206 系列，X5R、X7R 和 Y5V 电介质专业系列 TDK 多层陶瓷片状电容器 CGA 系列。 合适的应用包括汽车引擎控制装置、传感器模块和电源滤波单片结构 低 ESL 低自加热和高纹波电阻 ### 1206 系列C0G NP0 是温度补偿的最常见配方，为 EIA I 类陶瓷材料 X7R 配方称为温度稳定陶瓷，属于 EIA II 类材料 Y5V 配方为有限温度范围内的一般用途材料。这些特征使得 Y5V 非常适合去耦应用。 | CGA5L2X7R2A104M160AA和CGA5L2X7R2A104K160AA的区别 |
| 型号： CGA5L3X7R2E104K160AA 品牌： 东电化 封装： 1206 100nF 250V 10per | 功能相似 | TDK CGA5L3X7R2E104K160AA 多层陶瓷电容器, 表面贴装, CGA系列, 0.1 µF, ± 10%, X7R, 250 V, 1206 [3216 公制] | CGA5L2X7R2A104M160AA和CGA5L3X7R2E104K160AA的区别 |
