CGJ4J2X7R1E684K125AA
数据手册.pdfTDK(东电化)
被动器件
CGJ4J2X7R1E684K125AA中文资料参数规格
技术参数
额定电压DC 25 V
电容 0.68 µF
容差 ±10 %
工作温度Max 125 ℃
工作温度Min 55 ℃
额定电压 25 V
封装参数
安装方式 Surface Mount
封装公制 2012
封装 0805
外形尺寸
长度 2 mm
宽度 1.2 mm
高度 1.25 mm
封装公制 2012
封装 0805
厚度 1.25 mm
物理参数
材质 X7R/-55℃~+125℃
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tape & Reel TR
最小包装 3000
制造应用 高可靠性, 汽车级, High Reliability Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CGJ4J2X7R1E684K125AA引脚图与封装图

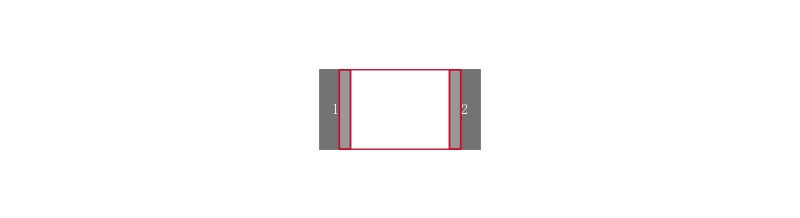

CGJ4J2X7R1E684K125AA引脚图
CGJ4J2X7R1E684K125AA封装图
CGJ4J2X7R1E684K125AA封装焊盘图
在线购买CGJ4J2X7R1E684K125AA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CGJ4J2X7R1E684K125AA | TDK 东电化 | 0805 680nF ±10% 25V X7R | 搜索库存 |
替代型号CGJ4J2X7R1E684K125AA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CGJ4J2X7R1E684K125AA 品牌： TDK 东电化 封装： 0805 680nF 25V 10per | 当前型号 | 0805 680nF ±10% 25V X7R | 当前型号 |
| 型号： C2012X7R1C684K125AA 品牌： 东电化 封装： 2012 680nF 16V 10per | 功能相似 | 0805 680nF ±10% 16V X7R | CGJ4J2X7R1E684K125AA和C2012X7R1C684K125AA的区别 |
| 型号： C2012X7R1E684K125AB 品牌： 东电化 封装： 2012 680nF 25V 10per | 功能相似 | 0805 680nF ±10% 25V X7R | CGJ4J2X7R1E684K125AA和C2012X7R1E684K125AB的区别 |
| 型号： CGA4J3X7R1E684K125AB 品牌： 东电化 封装： 680nF 25V 10per | 功能相似 | TDK CGA4J3X7R1E684K125AB 多层陶瓷电容器, 表面贴装, AEC-Q200 CGA系列, 0.68 µF, ± 10%, X7R, 25 V, 0805 [2012 公制] | CGJ4J2X7R1E684K125AA和CGA4J3X7R1E684K125AB的区别 |
