C2012NP02A332J125AA
数据手册.pdfTDK(东电化)
被动器件
C2012NP02A332J125AA中文资料参数规格
技术参数
额定电压DC 100 V
电容 0.0033 µF
容差 ±5 %
额定电压 100 V
封装参数
安装方式 Surface Mount
封装公制 2012
封装 0805
外形尺寸
长度 2 mm
宽度 1.25 mm
高度 1.25 mm
封装公制 2012
封装 0805
厚度 1.25 mm
物理参数
材质 NP0/-55℃~+125℃
工作温度 -55℃ ~ 150℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
最小包装 3000
制造应用 Commercial Grade, Please refer to Part No., for Automotive use., 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
C2012NP02A332J125AA引脚图与封装图

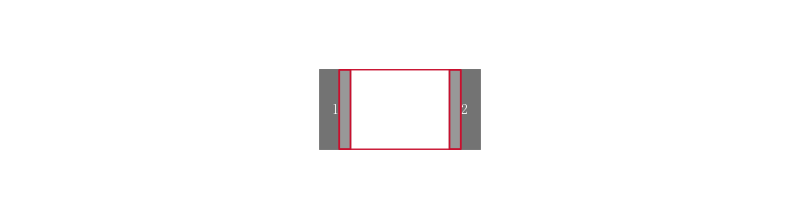

C2012NP02A332J125AA引脚图
C2012NP02A332J125AA封装图
C2012NP02A332J125AA封装焊盘图
在线购买C2012NP02A332J125AA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C2012NP02A332J125AA | TDK 东电化 | 0805 3.3nF ±5% 100V NPO | 搜索库存 |
替代型号C2012NP02A332J125AA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C2012NP02A332J125AA 品牌： TDK 东电化 封装： 0805 3.3nF 100V 5per | 当前型号 | 0805 3.3nF ±5% 100V NPO | 当前型号 |
| 型号： C2012C0G2A332J125AA 品牌： 东电化 封装： 0805 3.3nF 100V 5per | 完全替代 | TDK C 型 0805 系列 C0G、X6S、X7R、X7S、X7T、X8R、Y5V 电介质高电容，采用能使用多个更薄陶瓷电介质层的精密技术 单片结构可确保卓越的机械强度和可靠性 低 ESL 和极佳的频率特性让电路设计可以接近符合理论值。 由于低 ESR，低自加热且耐高纹波 商用级，适用于一般应用，包括 一般电子设备；移动通信设备；电源电路；办公自动化设备；电视、LED 显示屏；服务器、PC、笔记本电脑、平板电脑 ### 0805 系列镍挡板终端覆镀锡 NiSn 层，应用包括移动电话、视频和调谐器设计，COG/NPO 是温度补偿的最常见配方，为 EIA I 类陶瓷材料，X7R、X5R 配方称为温度稳定陶瓷，属于 EIA II 类材料，Y5V、Z5U 配方适合有限温度范围内的一般用途，属于 EIA II 类材料；这些特征非常适合退耦应用。Y5V、Z5U 配方适合有限温度范围内的一般用途，属于 EIA II 类材料；这些特征非常适合退耦应用。 | C2012NP02A332J125AA和C2012C0G2A332J125AA的区别 |
| 型号： C2012C0G1H332J125AA 品牌： 东电化 封装： 2012 3.3nF 50V 5per | 功能相似 | 0805 3.3nF ±5% 50V C0G | C2012NP02A332J125AA和C2012C0G1H332J125AA的区别 |
| 型号： C2012C0G2E332J085AA 品牌： 东电化 封装： 0805 3.3nF 5per 250V | 功能相似 | 0805 3.3nF ±5% 250V C0G | C2012NP02A332J125AA和C2012C0G2E332J085AA的区别 |
