额定电压DC 630 V
电容 180 pF
容差 ±5 %
电介质特性 C0G/NP0
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 630 V
安装方式 Surface Mount
封装公制 3216
封装 1206
长度 3.2 mm
宽度 1.6 mm
高度 0.6 mm
封装公制 3216
封装 1206
厚度 0.6 mm
材质 C0G/-55℃~+125℃
工作温度 -55℃ ~ 125℃
产品生命周期 Not Recommended for New Designs
包装方式 Tape & Reel TR
最小包装 4000
制造应用 车用, Automotive, Automotive Grade, 汽车级
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

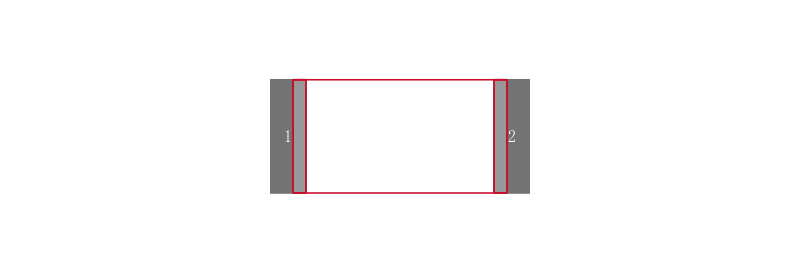

CGA5C4C0G2J181J060AA引脚图
CGA5C4C0G2J181J060AA封装图
CGA5C4C0G2J181J060AA封装焊盘图
型号 | 制造商 | 描述 | 购买 |
---|---|---|---|
CGA5C4C0G2J181J060AA | TDK 东电化 | TDK CGA5C4C0G2J181J060AA 多层陶瓷电容器, 表面贴装, AEC-Q200 CGA系列, 180 pF, ± 5%, C0G / NP0, 630 V, 1206 [3216 公制] | 搜索库存 |
图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
---|---|---|---|---|
型号: CGA5C4C0G2J181J060AA 品牌: TDK 东电化 封装: 1206 180pF 630V 5per | 当前型号 | TDK CGA5C4C0G2J181J060AA 多层陶瓷电容器, 表面贴装, AEC-Q200 CGA系列, 180 pF, ± 5%, C0G / NP0, 630 V, 1206 [3216 公制] | 当前型号 | |
型号: C3216C0G2J181J060AA 品牌: 东电化 封装: 1206 180pF 630V 5per | 完全替代 | TDK C 型 1206 系列TDK 推出 1206 系列陶瓷多层电容器。 这些多层电容器带有可确保卓越的机械强度和可靠性的单片结构,适用于各种商用级应用,包括电源电路和 LED 显示器。 这些陶瓷多层电容器因其低 ESL 和极佳的频率特性而出名,可允许非常符合理论值的电路设计。**特点和优势:** 高电容,采用能使用多个更薄陶瓷电介质层的精密技术 由于低 ESR,低自加热且耐高纹波 一般电子设备 移动通信设备 电源电路 办公自动化设备 TV LED 显示器 服务器 PC 笔记本 ### 1206 系列组件是商用级,用于一般应用,包括:### 1206 系列C0G NP0 是温度补偿的最常见配方,为 EIA I 类陶瓷材料 X7R 配方称为温度稳定陶瓷,属于 EIA II 类材料 Y5V 配方为有限温度范围内的一般用途材料。这些特征使得 Y5V 非常适合去耦应用。 | CGA5C4C0G2J181J060AA和C3216C0G2J181J060AA的区别 | |
型号: GRM31A5C2J181JW01D 品牌: 村田 封装: 1206 180pF 630V 5per | 类似代替 | MURATA GRM31A5C2J181JW01D 多层陶瓷电容器, 表面贴装, GRM系列, 180 pF, ± 5%, C0G / NP0, 630 V, 1206 [3216 公制] | CGA5C4C0G2J181J060AA和GRM31A5C2J181JW01D的区别 | |
型号: B37871K5181J060 品牌: 爱普科斯 封装: 1206 180pF 50V ±5% | 功能相似 | 多层陶瓷电容器 Multilayer ceramic capacitors | CGA5C4C0G2J181J060AA和B37871K5181J060的区别 |
