C3216X7R2A224M115AA

C3216X7R2A224M115AA

数据手册.pdf
TDK(东电化) 被动器件

1206 220nF ±20% 100V X7R

0.22µF ±20% 100V Ceramic Capacitor X7R 1206 3216 Metric


得捷:
CAP CER 0.22UF 100V X7R 1206


立创商城:
220nF ±20% 100V


贸泽:
Multilayer Ceramic Capacitors MLCC - SMD/SMT 1206 0.22uF 100V X7R 20%


艾睿:
Cap Ceramic 0.22uF 100V X7R 20% Pad SMD 1206 125°C T/R


安富利:
Cap Ceramic 0.22uF 100V X7R 20% SMD 1206 125°C Blister Plastic T/R


Verical:
Cap Ceramic 0.22uF 100V X7R 20% Pad SMD 1206 125C T/R


Newark:
# TDK  C3216X7R2A224M115AA  SMD Multilayer Ceramic Capacitor, 0.22 µF, 100 V, ± 20%, X7R, C Series


C3216X7R2A224M115AA中文资料参数规格
技术参数

额定电压DC 100 V

电容 0.22 µF

容差 ±20 %

电介质特性 X7R

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 100 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 3216

封装 1206

外形尺寸

长度 3.2 mm

宽度 1.6 mm

高度 1.15 mm

封装公制 3216

封装 1206

厚度 1.15 mm

物理参数

材质 X7R/-55℃~+125℃

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 2000

制造应用 通用, for Automotive use., Please refer to Part No., Commercial Grade

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

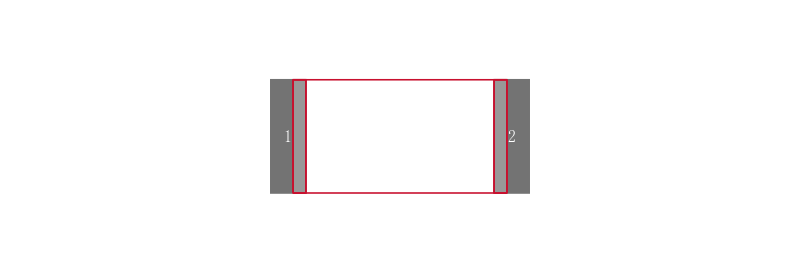

C3216X7R2A224M115AA引脚图与封装图
C3216X7R2A224M115AA引脚图

C3216X7R2A224M115AA引脚图

C3216X7R2A224M115AA封装图

C3216X7R2A224M115AA封装图

C3216X7R2A224M115AA封装焊盘图

C3216X7R2A224M115AA封装焊盘图

在线购买C3216X7R2A224M115AA
型号 制造商 描述 购买
C3216X7R2A224M115AA TDK 东电化 1206 220nF ±20% 100V X7R 搜索库存
替代型号C3216X7R2A224M115AA
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： C3216X7R2A224M115AA

品牌： TDK 东电化

封装： 1206 220mF 100V 20per

当前型号

1206 220nF ±20% 100V X7R

当前型号

型号： C3216X7R2A224K115AA

品牌： 东电化

封装： 3216 220nF 100V 10per

类似代替

TDK  C3216X7R2A224K115AA  多层陶瓷电容器, 表面贴装, C Series, 0.22 µF, ± 10%, X7R, 100 V, 1206 [3216 公制] 新

C3216X7R2A224M115AA和C3216X7R2A224K115AA的区别

型号： C3216X7R1E224M

品牌： 东电化

封装： 3216 220nF ±20% 25V X7R

类似代替

Multilayer Ceramic Capacitors MLCC - SMD/SMT 1206 0.22uF 25V X7R 20%

C3216X7R2A224M115AA和C3216X7R1E224M的区别
