C3216X7R2J103K115AA
数据手册.pdfTDK(东电化)
被动器件
C3216X7R2J103K115AA中文资料参数规格
技术参数
额定电压DC 630 V
电容 0.01 µF
容差 ±10 %
电介质特性 X7R
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 630 V
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 3216
封装 1206
外形尺寸
长度 3.2 mm
宽度 1.6 mm
高度 1.15 mm
封装公制 3216
封装 1206
厚度 1.15 mm
物理参数
材质 X7R/-55℃~+125℃
工作温度 -55℃ ~ 125℃
温度系数 ±15 %
其他
产品生命周期 Active
包装方式 Cut Tape CT
最小包装 2000
制造应用 Commercial Grade, 医用, for Automotive use., Please refer to Part No., 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
C3216X7R2J103K115AA引脚图与封装图

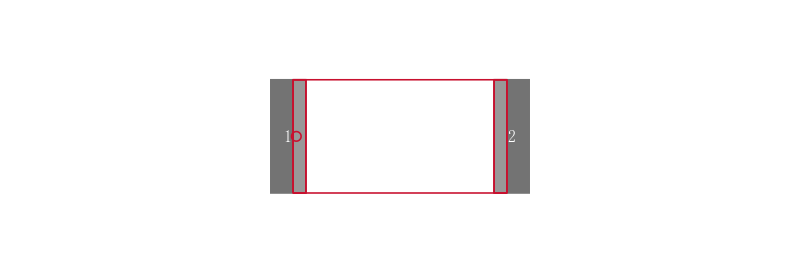

C3216X7R2J103K115AA引脚图

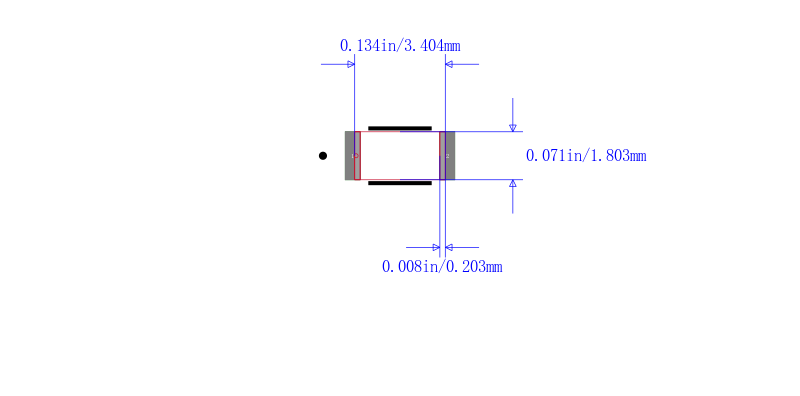

C3216X7R2J103K115AA封装图
C3216X7R2J103K115AA封装焊盘图
在线购买C3216X7R2J103K115AA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C3216X7R2J103K115AA | TDK 东电化 | TDK C3216X7R2J103K115AA 多层陶瓷电容器, 表面贴装, C系列, 0.01 µF, ± 10%, X7R, 630 V, 1206 [3216 公制] | 搜索库存 |
替代型号C3216X7R2J103K115AA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C3216X7R2J103K115AA 品牌： TDK 东电化 封装： 1206 10nF 630V 10per | 当前型号 | TDK C3216X7R2J103K115AA 多层陶瓷电容器, 表面贴装, C系列, 0.01 µF, ± 10%, X7R, 630 V, 1206 [3216 公制] | 当前型号 |
| 型号： CGA5H4X7R2J103K115AA 品牌： 东电化 封装： 1206 10nF 630V 10per | 完全替代 | TDK CGA5H4X7R2J103K115AA 多层陶瓷电容器, 表面贴装, CGA系列, 0.01 µF, ± 10%, X7R, 630 V, 1206 [3216 公制] | C3216X7R2J103K115AA和CGA5H4X7R2J103K115AA的区别 |
| 型号： C3216X7R2J103KT5 品牌： 东电化 封装： 1206 10nF ±10% 630V X7R | 完全替代 | CAP CER 10000pF 630V X7R 10% 120 | C3216X7R2J103K115AA和C3216X7R2J103KT5的区别 |
| 型号： C3216X7R2J103K115AM 品牌： 东电化 封装： 1206 10mF 630V 10per | 类似代替 | 1206 10nF ±10% 630V X7R | C3216X7R2J103K115AA和C3216X7R2J103K115AM的区别 |
