CGA3E3X7S2A683M080AB

CGA3E3X7S2A683M080AB

数据手册.pdf
TDK(东电化) 被动器件

CGA 系列 0603 68 nF 100 V ±20 % 容差 X7S 表面贴装 多层 陶瓷 电容

0.068µF ±20% 100V Ceramic Capacitor X7S 0603 1608 Metric


得捷:
CAP CER 0.068UF 100V X7S 0603


立创商城:
68nF ±20% 100V


贸泽:
多层陶瓷电容器MLCC - SMD/SMT 0603 100V 0.068uF X7S 20% AEC-Q200


艾睿:
Cap Ceramic 0.068uF 100V X7S 20% SMD 0603 125°C Automotive T/R


安富利:
Cap Ceramic 0.068uF 100V X7S 20% SMD 0603 125°C Punched Paper T/R


Verical:
Cap Ceramic 0.068uF 100V X7S 20% Pad SMD 0603 125C Automotive T/R


CGA3E3X7S2A683M080AB中文资料参数规格
技术参数

额定电压DC 100 V

绝缘电阻 10 GΩ

电容 0.068 µF

容差 ±20 %

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 100 V

封装参数

安装方式 Surface Mount

封装公制 1608

封装 0603

外形尺寸

长度 1.6 mm

宽度 0.8 mm

高度 0.8 mm

封装公制 1608

封装 0603

物理参数

材质 X7S/-55℃~+125℃

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

最小包装 4000

制造应用 汽车级, Automotive Grade

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

CGA3E3X7S2A683M080AB引脚图与封装图

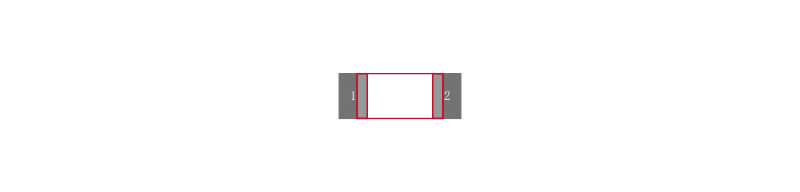

CGA3E3X7S2A683M080AB引脚图

CGA3E3X7S2A683M080AB引脚图

CGA3E3X7S2A683M080AB封装图

CGA3E3X7S2A683M080AB封装图

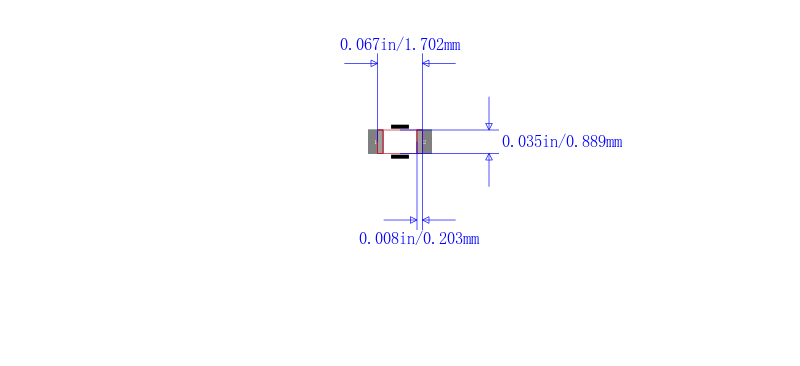

CGA3E3X7S2A683M080AB封装焊盘图

CGA3E3X7S2A683M080AB封装焊盘图

在线购买CGA3E3X7S2A683M080AB
型号 制造商 描述 购买
CGA3E3X7S2A683M080AB TDK 东电化 CGA 系列 0603 68 nF 100 V ±20 % 容差 X7S 表面贴装 多层 陶瓷 电容 搜索库存
替代型号CGA3E3X7S2A683M080AB
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： CGA3E3X7S2A683M080AB

品牌： TDK 东电化

封装： 0603 68nF 100V 20per

当前型号

CGA 系列 0603 68 nF 100 V ±20 % 容差 X7S 表面贴装 多层 陶瓷 电容

当前型号

型号： CGA3E3X7S2A683K080AB

品牌： 东电化

封装： 0603 68nF 100V 10per

类似代替

TDK  CGA3E3X7S2A683K080AB  多层陶瓷电容器, 表面贴装, CGA系列, 0.068 µF, ± 10%, X7S, 100 V, 0603 [1608 公制]

CGA3E3X7S2A683M080AB和CGA3E3X7S2A683K080AB的区别
