C0402C105M9PACTU

C0402C105M9PACTU

数据手册.pdf

KEMET  C0402C105M9PACTU  MLCC CAPACITOR, 1UF, 6.3V, X5R, 20%, 0402 新

KEMET的X5R介质最高工作温度为85°C, 被认为是"半稳定性". Electronics Components, Assemblies & Materials Association EIA将X5R介质归类为Class II材料. 该类的元件是固定陶瓷介质, 适用于旁路或去耦应用, 或用于频率鉴别电路, 其中Q与电容值的稳定性并不重要. X5R相对于时间与电压的变化, 可预测电容的变化, 并且电容值受环境温度影响较小. -55°C至+85°C, 电容值变化限制在±15％.

C0402C105M9PAC7867

.
工作温度范围为-55°C至+ 85°C
.
电容值范围: 0.01µF至100µF
.
可选封装尺寸: EIA 0201, 0402, 0603, 0805, 1206, 1210和1812
.
DC额定电压: 4V至50V
.
非极化设备, 减少安装问题
.
温度稳定介质
.
极低ESR和ESL
.
无压电噪声
C0402C105M9PACTU中文资料参数规格
技术参数

额定电压DC 6.30 V

绝缘电阻 100 MΩ

电容 1 µF

容差 ±20 %

电介质特性 X5R

击穿电压集电极-发射极 20 V

增益 15dB ~ 23dB

最小电流放大倍数hFE 90 @5mA, 10V

额定功率Max 150 mW

工作温度Max 85 ℃

工作温度Min -55 ℃

额定电压 6.3 V

封装参数

安装方式 Surface Mount

封装公制 1005

封装 0402

引脚间距 0.3 mm

外形尺寸

长度 1.00 mm

宽度 0.5 mm

高度 0.5 mm

封装公制 1005

封装 0402

引脚间距 0.3 mm

物理参数

介质材料 Ceramic

工作温度 -55℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

C0402C105M9PACTU引脚图与封装图
C0402C105M9PACTU引脚图

C0402C105M9PACTU引脚图

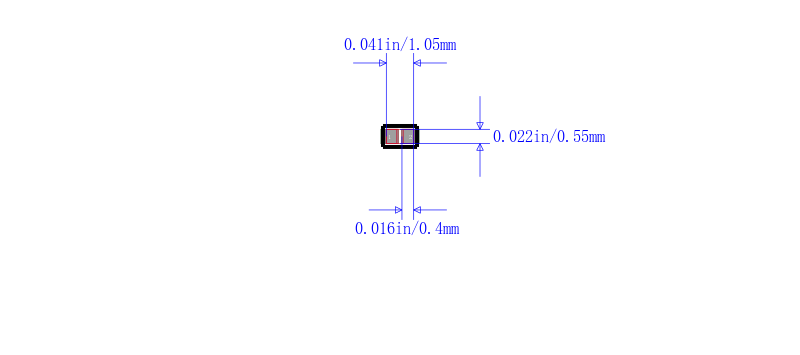

C0402C105M9PACTU封装图

C0402C105M9PACTU封装图

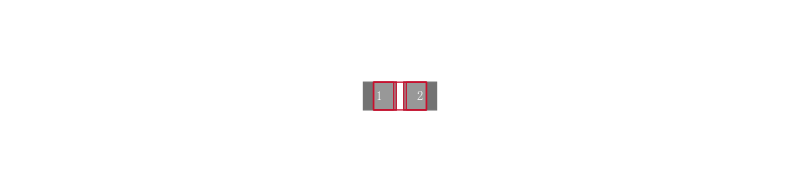

C0402C105M9PACTU封装焊盘图

C0402C105M9PACTU封装焊盘图

在线购买C0402C105M9PACTU
型号 制造商 描述 购买
C0402C105M9PACTU KEMET Corporation 基美 KEMET  C0402C105M9PACTU  MLCC CAPACITOR, 1UF, 6.3V, X5R, 20%, 0402 新 搜索库存
替代型号C0402C105M9PACTU
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： C0402C105M9PACTU

品牌： KEMET Corporation 基美

封装： 0402 1uF 6.3V 20per

当前型号

KEMET  C0402C105M9PACTU  MLCC CAPACITOR, 1UF, 6.3V, X5R, 20%, 0402 新

当前型号

型号： C1005X5R0J105M050BB

品牌： 东电化

封装： 1005 1uF 6.3V 20per

类似代替

TDK C 型 0402 系列 X5R 电介质高电容，采用能使用多个更薄陶瓷电介质层的精密技术 单片结构可确保卓越的机械强度和可靠性 低 ESL 和极佳的频率特性让电路设计可以接近符合理论值。 由于低 ESR，低自加热且耐高纹波 商用级，适用于一般应用，包括 一般电子设备；移动通信设备；电源电路；办公自动化设备；电视、LED 显示屏；服务器、PC、笔记本电脑、平板电脑 ### 陶瓷表面安装 0402### 0402 系列

C0402C105M9PACTU和C1005X5R0J105M050BB的区别

型号： MC0402X105M6R3CT

品牌： Multicomp

封装： 0402 1F 6.3V ±20%

类似代替

MULTICOMP  MC0402X105M6R3CT  陶瓷电容, 1uF, 6.3V, X5R, 0402

C0402C105M9PACTU和MC0402X105M6R3CT的区别

型号： GRM155R60J105ME19D

品牌： 村田

封装： 0402 1uF 6.3V 20per

功能相似

MURATA  GRM155R60J105ME19D  多层陶瓷电容器, 表面贴装, GRM系列, 1 µF, ± 20%, X5R, 6.3 V, 0402 [1005 公制]

C0402C105M9PACTU和GRM155R60J105ME19D的区别
