CGA3E2NP01H100D080AA
数据手册.pdfTDK(东电化)
被动器件
CGA3E2NP01H100D080AA中文资料参数规格
技术参数
额定电压DC 50 V
电容 10 pF
容差 ±0.5 pF
工作温度Max 150 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Surface Mount
封装公制 1608
封装 0603
外形尺寸
长度 1.6 mm
宽度 0.8 mm
高度 0.8 mm
封装公制 1608
封装 0603
物理参数
材质 NP0/-55℃~+125℃
工作温度 -55℃ ~ 150℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 4000
制造应用 汽车级, Automotive Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CGA3E2NP01H100D080AA引脚图与封装图

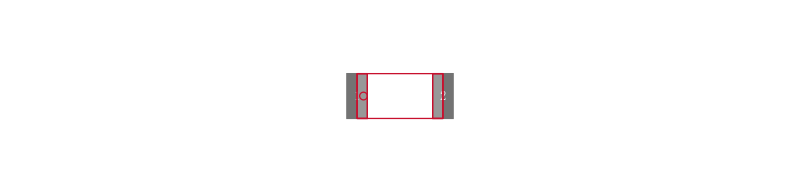

CGA3E2NP01H100D080AA引脚图
CGA3E2NP01H100D080AA封装图
CGA3E2NP01H100D080AA封装焊盘图
