CA3140AMZ
Intersil 英特矽尔 主动器件

CA3140,CA3140A,4.5MHz,BiMOS 运算放大器,带 MOSFET 输入/双极输出,IntersilMOSFET 输入阶段提供高输入抗阻和低输入电流 宽共模输入电压范围 ### 运算放大器,IntersilIntersil 运算放大器为行业内的高性能放大器 IC。

The is a single BiMOS Operational Amplifier with MOSFET input/bipolar output. The CA3140A is combines the advantages of high voltage PMOS transistors with high voltage bipolar transistors on a single monolithic chip. The CA3140A BiMOS operational amplifier feature gate protected MOSFET PMOS transistors in the input circuit to provide very high input impedance, very low input current and high speed performance. This operational amplifier is internally phase compensated to achieve stable operation in unity gain follower operation and additionally, has access terminal for a supplementary external capacitor if additional frequency roll-off is desired. Terminals are also provided for use in applications requiring input offset voltage nulling. The use of PMOS field effect transistors in the input stage results in common mode input voltage capability down to 0.5V below the negative supply terminal.

.
Output swing complements input common-mode range
.
Directly replaces industry type 741 in most applications
.
Wide common-mode input voltage range VlCR - Can be swung 0.5V below negative supply voltage rail
.
1.5TR Typical very high input impedance
.
10pA at ±15V Typical very low input current
.
18kR Input offset voltage adjustment resistor
.
4pF Input capacitance
.
2mV Input offset voltage
.
0.1pA Input offset current
CA3140AMZ中文资料参数规格
技术参数

电源电压DC 16.0V max

输出电流 10mA @5V

供电电流 4 mA

电路数 1

通道数 1

针脚数 8

带宽 4.5 MHz

转换速率 9.00 V/μs

增益频宽积 3.7 MHz

输入补偿电压 2 mV

输入偏置电流 10 pA

工作温度Max 125 ℃

工作温度Min -55 ℃

增益带宽 4.5 MHz

共模抑制比Min 90dB ~ 95dB

电源电压 4V ~ 36V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Power Management, Automotive, Portable Devices, Sensing & Instrumentation, Signal Processing, Power Manageme

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

CA3140AMZ引脚图与封装图

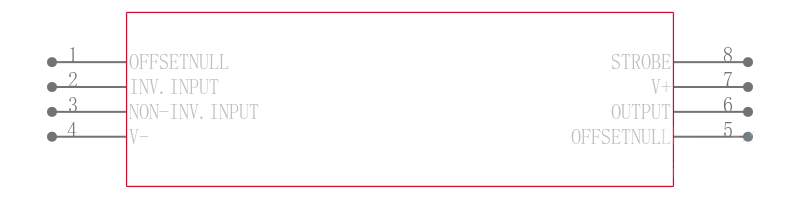

CA3140AMZ引脚图

CA3140AMZ引脚图

CA3140AMZ封装图

CA3140AMZ封装图

CA3140AMZ封装焊盘图

CA3140AMZ封装焊盘图

在线购买CA3140AMZ
型号 制造商 描述 购买
CA3140AMZ Intersil 英特矽尔 CA3140,CA3140A,4.5MHz,BiMOS 运算放大器,带 MOSFET 输入/双极输出,Intersil MOSFET 输入阶段提供高输入抗阻和低输入电流 宽共模输入电压范围 ### 运算放大器,Intersil Intersil 运算放大器为行业内的高性能放大器 IC。 搜索库存
替代型号CA3140AMZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: CA3140AMZ

品牌: Intersil 英特矽尔

封装: SOIC 4.5MHz 1Channel 8Pin

当前型号

CA3140,CA3140A,4.5MHz,BiMOS 运算放大器,带 MOSFET 输入/双极输出,IntersilMOSFET 输入阶段提供高输入抗阻和低输入电流 宽共模输入电压范围 ### 运算放大器,IntersilIntersil 运算放大器为行业内的高性能放大器 IC。

当前型号

型号: CA3140MZ

品牌: 英特矽尔

封装: SOIC 4.5MHz 1Channel 8Pin

类似代替

INTERSIL  CA3140MZ  运算放大器, 单路, 4.5 MHz, 1个放大器, 9 V/µs, 4V 至 36V, SOIC, 8 引脚

CA3140AMZ和CA3140MZ的区别

型号: CA3140MZ96

品牌: 英特矽尔

封装: SOIC 4.5MHz 1Channel 8Pin

类似代替

INTERSIL  CA3140MZ96  运算放大器, 单路, 4.5 MHz, 1个放大器, 9 V/µs, 4V 至 36V, SOIC, 8 引脚

CA3140AMZ和CA3140MZ96的区别

型号: CA3140AMZ96

品牌: 英特矽尔

封装: SOIC 8Pin 9V/us 1Channel

类似代替

CA3140,CA3140A,4.5MHz,BiMOS 运算放大器,带 MOSFET 输入/双极输出,IntersilMOSFET 输入阶段提供高输入抗阻和低输入电流 宽共模输入电压范围 ### 运算放大器,IntersilIntersil 运算放大器为行业内的高性能放大器 IC。

CA3140AMZ和CA3140AMZ96的区别
