CGA3E2X7R1E104M080AA
数据手册.pdfTDK(东电化)
被动器件
CGA3E2X7R1E104M080AA中文资料参数规格
技术参数
额定电压DC 25 V
电容 0.1 µF
容差 ±20 %
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 25 V
封装参数
安装方式 Surface Mount
封装公制 1608
封装 0603
外形尺寸
长度 1.6 mm
宽度 0.8 mm
高度 0.8 mm
封装公制 1608
封装 0603
厚度 0.8 mm
物理参数
材质 X7R/-55℃~+125℃
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 4000
制造应用 Automotive Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CGA3E2X7R1E104M080AA引脚图与封装图

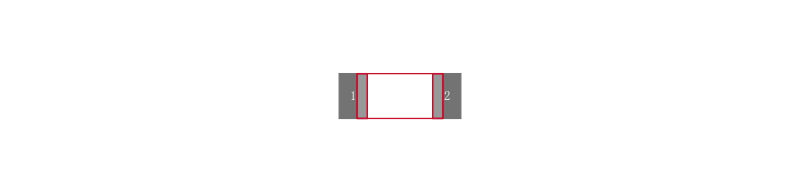

CGA3E2X7R1E104M080AA引脚图

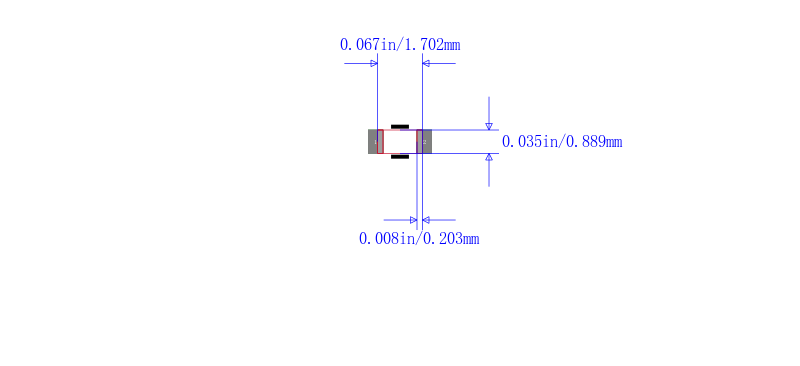

CGA3E2X7R1E104M080AA封装图
CGA3E2X7R1E104M080AA封装焊盘图
在线购买CGA3E2X7R1E104M080AA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CGA3E2X7R1E104M080AA | TDK 东电化 | 多层陶瓷电容器, 表面贴装, 0.1 µF, 25 V, 0603 [1608 公制], ± 20%, X7R, CGA Series | 搜索库存 |
替代型号CGA3E2X7R1E104M080AA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CGA3E2X7R1E104M080AA 品牌： TDK 东电化 封装： 0603 100nF 20per 25V | 当前型号 | 多层陶瓷电容器, 表面贴装, 0.1 µF, 25 V, 0603 [1608 公制], ± 20%, X7R, CGA Series | 当前型号 |
| 型号： C1608X7R1E104M080AA 品牌： 东电化 封装： 1608 100nF 25V 20per | 完全替代 | TDK C1608X7R1E104M080AA 多层陶瓷电容器, 表面贴装, C Series, 0.1 µF, ± 20%, X7R, 25 V, 0603 [1608 公制] | CGA3E2X7R1E104M080AA和C1608X7R1E104M080AA的区别 |
| 型号： TMK107B7104MAHT 品牌： 太诱 封装： 0603 100nF ±20% 25V | 类似代替 | 0603 100nF ±20% 25V X7R | CGA3E2X7R1E104M080AA和TMK107B7104MAHT的区别 |
| 型号： 0603B104M250NT 品牌： 风华高科 封装： | 类似代替 | 100nF104 ±20% 25V 编带 | CGA3E2X7R1E104M080AA和0603B104M250NT的区别 |
