C1005X7R1C473K050BC
数据手册.pdfTDK(东电化)
被动器件
C1005X7R1C473K050BC中文资料参数规格
技术参数
额定电压DC 16 V
电容 0.047 µF
容差 ±10 %
电介质特性 X7R
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 16 V
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 1005
封装 0402
外形尺寸
长度 1 mm
宽度 0.5 mm
高度 0.5 mm
封装公制 1005
封装 0402
厚度 500 µm
物理参数
材质 X7R/-55℃~+125℃
介质材料 Ceramic Multilayer
工作温度 -55℃ ~ 125℃
温度系数 ±15 %
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tape & Reel TR
最小包装 10000
制造应用 for Automotive use., Commercial Grade, Please refer to Part No., 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
C1005X7R1C473K050BC引脚图与封装图
C1005X7R1C473K050BC引脚图

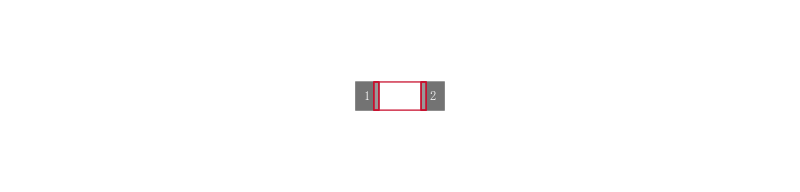

C1005X7R1C473K050BC封装图
C1005X7R1C473K050BC封装焊盘图
在线购买C1005X7R1C473K050BC
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C1005X7R1C473K050BC | TDK 东电化 | TDK C1005X7R1C473K050BC 多层陶瓷电容器, 表面贴装, C Series, 0.047 µF, ± 10%, X7R, 16 V, 0402 [1005 公制] 新 | 搜索库存 |
替代型号C1005X7R1C473K050BC
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C1005X7R1C473K050BC 品牌： TDK 东电化 封装： 1005 47nF 16V 10per | 当前型号 | TDK C1005X7R1C473K050BC 多层陶瓷电容器, 表面贴装, C Series, 0.047 µF, ± 10%, X7R, 16 V, 0402 [1005 公制] 新 | 当前型号 |
| 型号： EMK105B7473KV-F 品牌： 太诱 封装： 0402 47nF 16V ±10% | 完全替代 | TAIYO YUDEN EMK105B7473KV-F 陶瓷电容, 0.047uF 16V, X7R, 10%, 0402, 整卷 | C1005X7R1C473K050BC和EMK105B7473KV-F的区别 |
| 型号： C1005X7R1A473M 品牌： 东电化 封装： 1005 47nF ±20% 10V X7R | 类似代替 | Multilayer Ceramic Capacitors MLCC - SMD/SMT 0402 0.047uF 10V X7R 20% | C1005X7R1C473K050BC和C1005X7R1A473M的区别 |
| 型号： CC0402KRX7R7BB473 品牌： 国巨 封装： 0402 47nF 16V 10per | 功能相似 | YAGEO CC0402KRX7R7BB473 陶瓷电容, 0.047uF 16V, X7R, 10%, 0402, 整卷 | C1005X7R1C473K050BC和CC0402KRX7R7BB473的区别 |
