CD74HCT30MG4
TI
德州仪器
主动器件
CD74HCT30MG4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
工作电压 4.5V ~ 5.5V
输出电流 4.00 mA
电路数 1
位数 1
传送延迟时间 42.0 ns
电压波节 5.00 V
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 8
工作温度Max 125 ℃
工作温度Min 55 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
物理参数
工作温度 55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
CD74HCT30MG4引脚图与封装图

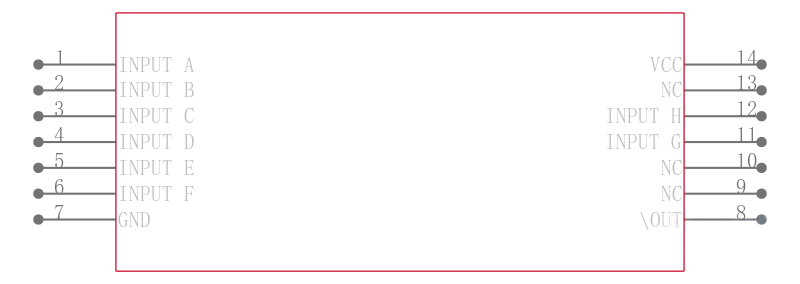

CD74HCT30MG4引脚图

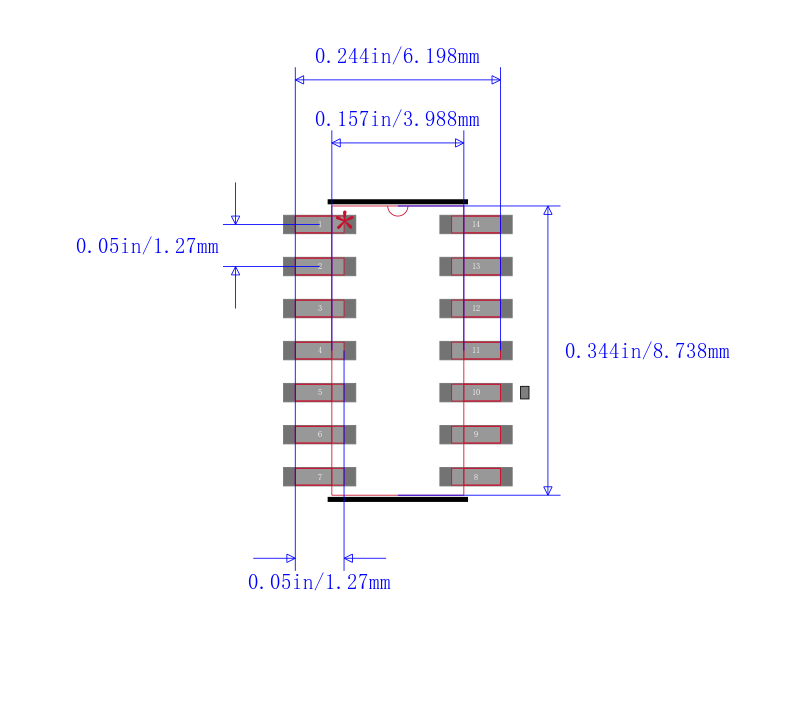

CD74HCT30MG4封装图

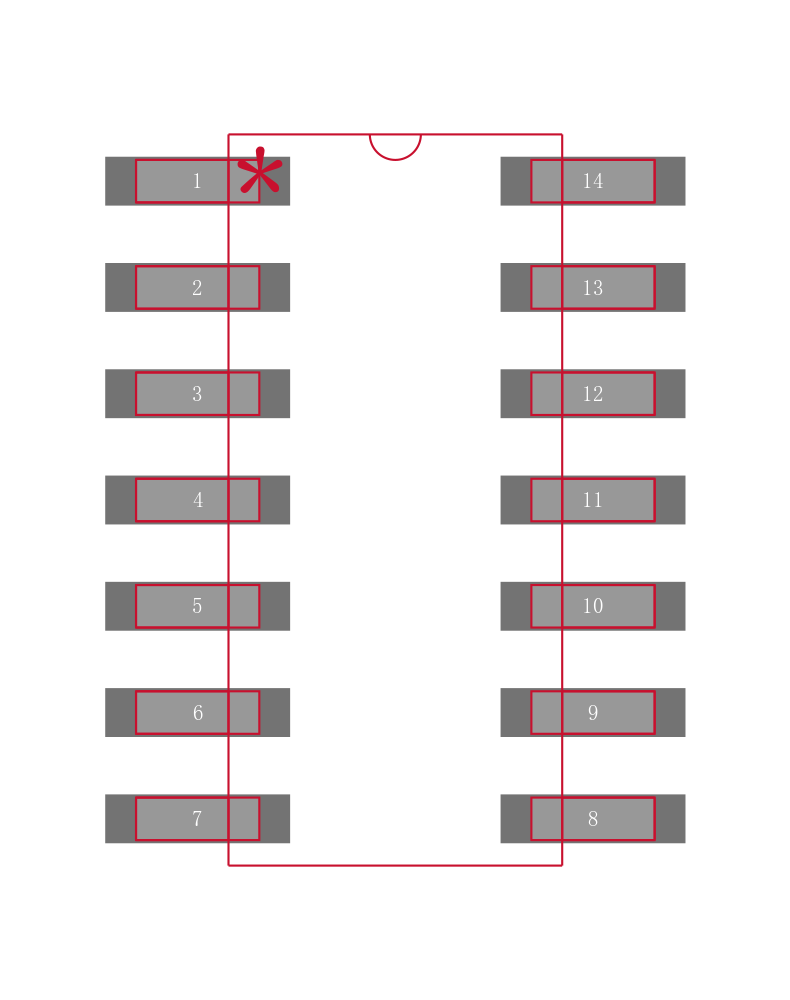

CD74HCT30MG4封装焊盘图
