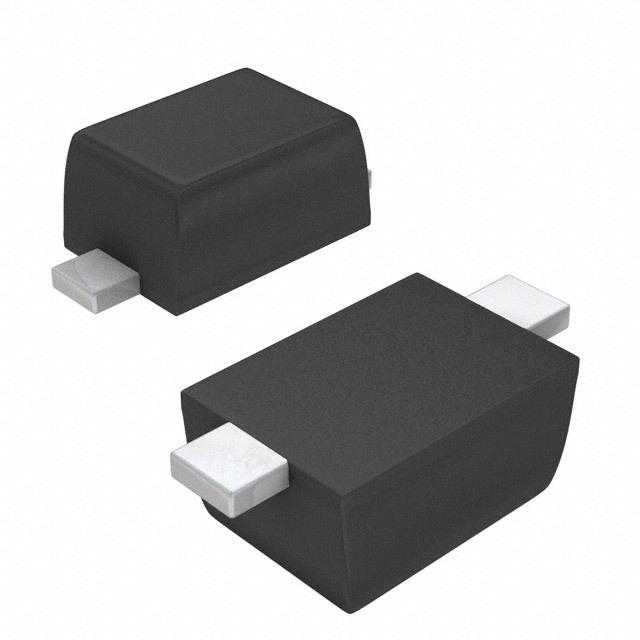

BZT52C22T-7
数据手册.pdfDiodes(美台)
分立器件
BZT52C22T-7中文资料参数规格
技术参数
容差 ±6 %
额定功率 300 mW
正向电压 900mV @10mA
耗散功率 300 mW
测试电流 5 mA
稳压值 22 V
正向电压Max 900mV @10mA
额定功率Max 300 mW
工作温度Max 150 ℃
工作温度Min -65 ℃
耗散功率Max 300 mW
封装参数
安装方式 Surface Mount
引脚数 2
封装 SOD-523
外形尺寸
长度 1.3 mm
宽度 0.9 mm
高度 0.7 mm
封装 SOD-523
物理参数
工作温度 -65℃ ~ 150℃
温度系数 18.2 mV/℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
BZT52C22T-7引脚图与封装图
暂无图片
在线购买BZT52C22T-7
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| BZT52C22T-7 | Diodes 美台 | DIODE ZENER 22V 300mW SOD523 | 搜索库存 |
替代型号BZT52C22T-7
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： BZT52C22T-7 品牌： Diodes 美台 封装： SOD-523 | 当前型号 | DIODE ZENER 22V 300mW SOD523 | 当前型号 |
| 型号： BZT52C5V6T-7 品牌： 美台 封装： SOD-523 5.6V | 类似代替 | BZT52C5V6 系列 300 mW 5.6 V 10 mA 表面贴装 齐纳二极管 - SOD-523 | BZT52C22T-7和BZT52C5V6T-7的区别 |
| 型号： BZT52C15T-7 品牌： 美台 封装： SOD-523 15V | 类似代替 | DiodesZetex BZT52C15T-7 1 齐纳二极管, 单路, 15V 6% 300 mW 表面贴装 2-Pin SOD-523 | BZT52C22T-7和BZT52C15T-7的区别 |
| 型号： BZT52C10T-7 品牌： 美台 封装： SC-79 | 功能相似 | 稳压二极管 | BZT52C22T-7和BZT52C10T-7的区别 |
