B290-13
数据手册.pdfDiodes(美台)
分立器件
B290-13中文资料参数规格
技术参数
额定电压DC 90.0 V
额定电流 2.00 A
电容 75.0 pF
输出电流 ≤2.00 A
正向电压 790mV @2A
极性 Standard
正向电流 2 A
最大正向浪涌电流（Ifsm） 50 A
正向电压Max 790mV @2A
正向电流Max 2 A
工作温度Max 150 ℃
工作温度Min 65 ℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
外形尺寸
长度 4.57 mm
宽度 3.94 mm
高度 2.62 mm
封装 DO-214AA
物理参数
工作温度 65℃ ~ 150℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
B290-13引脚图与封装图
B290-13引脚图

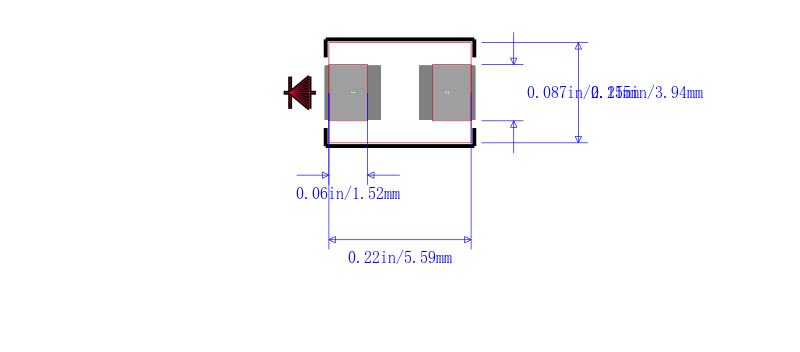

B290-13封装图

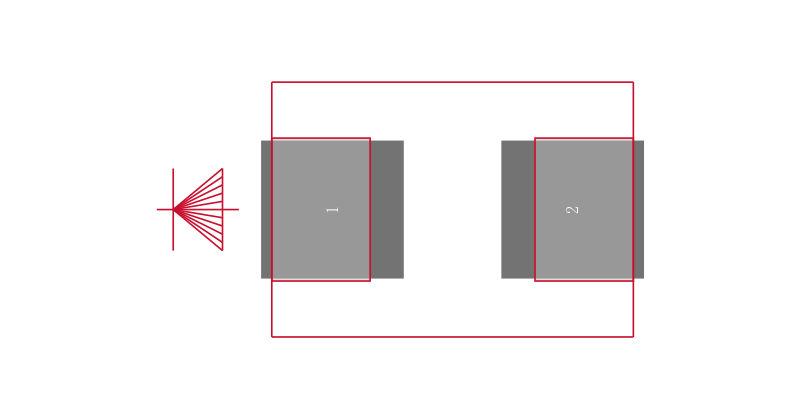

B290-13封装焊盘图
替代型号B290-13
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： B290-13 品牌： Diodes 美台 封装： DO-214AA 90V 2A | 当前型号 | DIODE SCHOTTKY 90V 2A SMB | 当前型号 |
| 型号： B290-13-F 品牌： 美台 封装： SMB 90V 2A | 类似代替 | 二极管与整流器 | B290-13和B290-13-F的区别 |
| 型号： SS29 品牌： 安森美 封装： DO-214AA | 功能相似 | ON Semiconductor 二极管 SS29 肖特基, Io=2A, Vrev=90V, 2引脚 DO-214AA SMB封装 | B290-13和SS29的区别 |
