B3B-XH-A
数据手册.pdf
JST
日本压着端子
电子元器件分类
B3B-XH-A中文资料参数规格
技术参数
额定电流 3 A
排数 1
方向 Straight
针脚数 3
额定电压 250 V
封装参数
引脚数 3
外形尺寸
长度 9.9 mm
宽度 5.75 mm
高度 7 mm
物理参数
触点材质 Phosphor Bronze
工作温度 -25℃ ~ 85℃
其他
包装方式 Bulk
符合标准
RoHS标准 Non-Compliant
含铅标准 Lead Free
B3B-XH-A引脚图与封装图

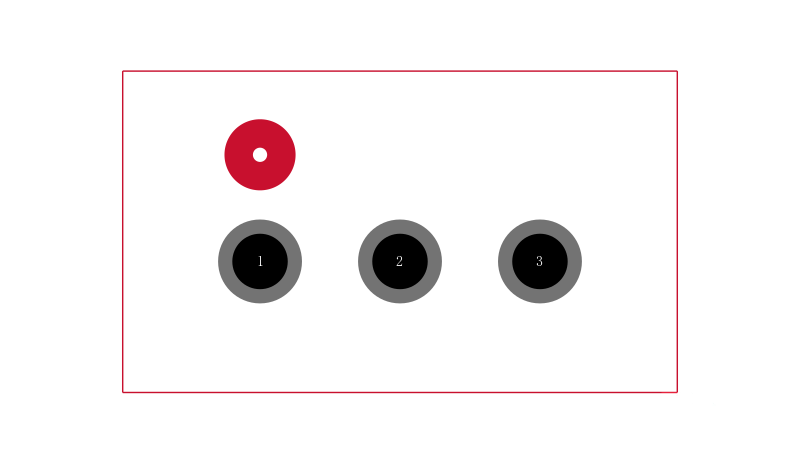

B3B-XH-A引脚图

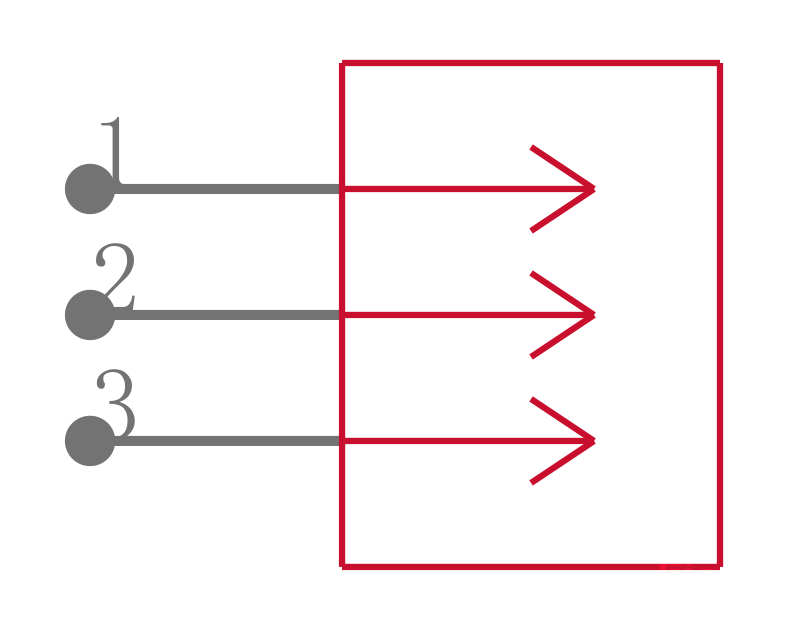

B3B-XH-A封装图

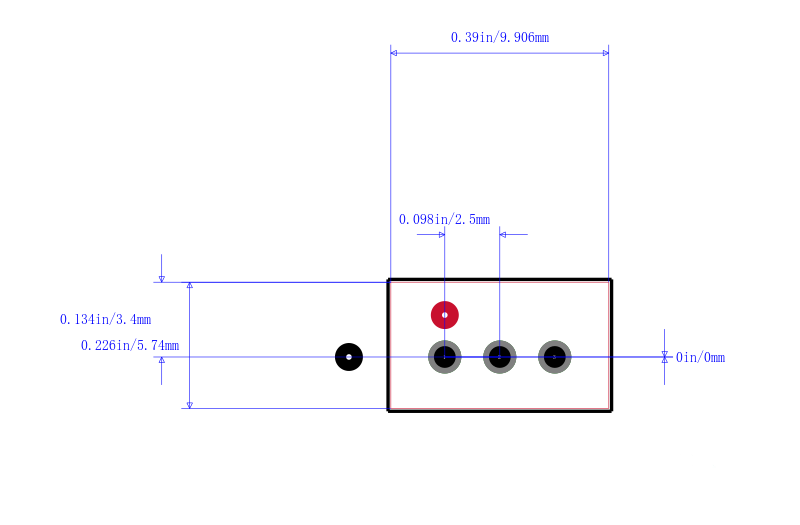

B3B-XH-A封装焊盘图
