B16B-PHDSSLFSN中文资料参数规格
技术参数
触点数 16
极性 Male
触点电镀 Tin
额定电流 3 A
绝缘电阻 1000 MΩ
排数 2
针脚数 16
额定电流Max 3 A
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压 250 V
接触电阻Max 20 mΩ
封装参数
安装方式 Through Hole
封装 Through Hole
引脚间距 2.00 mm
外形尺寸
长度 17.9 mm
宽度 5 mm
高度 6.5 mm
封装 Through Hole
引脚间距 2.00 mm
物理参数
外壳颜色 Ivory
颜色 Natural
触点材质 Copper Alloy
材质 Polyamide PA
工作温度 -25℃ ~ 85℃
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Bulk
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
B16B-PHDSSLFSN引脚图与封装图
B16B-PHDSSLFSN引脚图

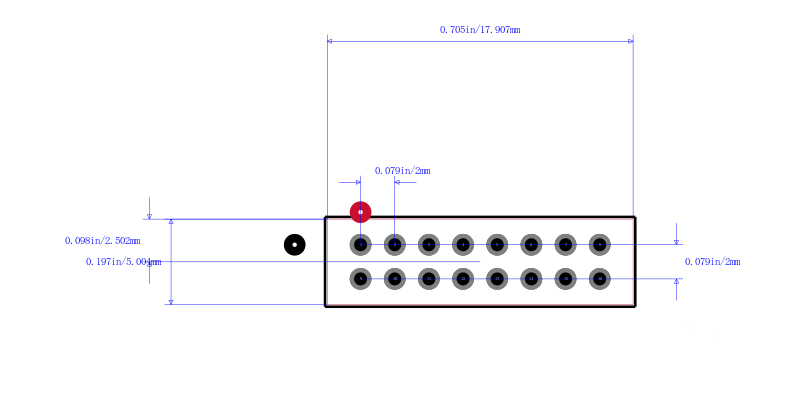

B16B-PHDSSLFSN封装图
B16B-PHDSSLFSN封装焊盘图
在线购买B16B-PHDSSLFSN
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| B16B-PHDSSLFSN | JST 日本压着端子 | PHD 系列 16 位置 通孔 双排 针座 | 搜索库存 |
替代型号B16B-PHDSSLFSN
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： B16B-PHDSSLFSN 品牌： JST 日本压着端子 封装： | 当前型号 | PHD 系列 16 位置 通孔 双排 针座 | 当前型号 |
| 型号： B16B-PHDSS 品牌： 日本压着端子 封装： 16Contact 2mm Male | 功能相似 | JST JAPAN SOLDERLESS TERMINALS B16B-PHDSS 线至板连接器, 顶部进入, PHD系列, 16 触点, 针座, 2 mm, 通孔安装, 2 排 | B16B-PHDSSLFSN和B16B-PHDSS的区别 |
