BCS-113-L-D-PE-BE

BCS-113-L-D-PE-BE

数据手册.pdf

Conn Socket Strip SKT 26POS 2.54mm Solder ST Thru-Hole Tube

26 位置 插座，通透式 0.100"（2.54mm） 通孔 镀金


得捷:
CONN RCPT 26POS 0.1 GOLD PCB


艾睿:
Conn Socket Strip SKT 26 POS 2.54mm Solder ST Bottom Entry Thru-Hole TIGER CLAW™ Tube


安富利:
Conn Socket Strip SKT 26 POS 2.54mm Solder ST Thru-Hole Tube


Verical:
Conn Socket Strip SKT 26 POS 2.54mm Solder ST Bottom Entry Thru-Hole TIGER CLAW™ Tube


Newark:
# SAMTEC  BCS-113-L-D-PE-BE  Board-To-Board Connector, 2.54 mm, 26 Contacts, Receptacle, BCS Series, Solder, 2 Rows


BCS-113-L-D-PE-BE中文资料参数规格
技术参数

触点数 26

极性 Female

触点电镀 Gold

额定电流 4.6A/触头

排数 2

针脚数 26

拔插次数 2500

额定电流Max 4.6A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 475 VAC

额定电压 475 VAC

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

外形尺寸

高度 7.44 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 -, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

BCS-113-L-D-PE-BE引脚图与封装图
BCS-113-L-D-PE-BE引脚图

BCS-113-L-D-PE-BE引脚图

BCS-113-L-D-PE-BE封装图

BCS-113-L-D-PE-BE封装图

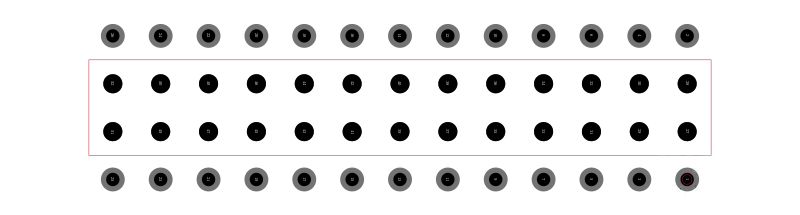

BCS-113-L-D-PE-BE封装焊盘图

BCS-113-L-D-PE-BE封装焊盘图
