BLM18PG600SN1D

BLM18PG600SN1D

数据手册.pdf
muRata(村田) 滤波器与EMI/RFI部件

MURATA  BLM18PG600SN1D  铁氧体磁珠, 0603封装, 阻抗60Ω

磁珠


欧时:
Murata BLM18PG600SN1D BLM18PG 系列 铁氧体磁珠, 60Ω阻抗 @ 100 MHZ, 0603 1608M封装


得捷:
FERRITE BEAD 60 OHM 0603 1LN


立创商城:
60Ω@100MHz ±25%


艾睿:
Ferrite Beads Multi-Layer 60Ohm 100MHz 500mA 100mOhm DCR 0603 T/R


安富利:
Ind Chip Bead 60Ohm 100MHz Ferrite 500mA 0603 Paper T/R


富昌:
BLM 系列 0603 60 Ohm 500 mA 0.1 DCR 表面贴装 铁氧体磁珠


Chip1Stop:
Ferrite Beads Multi-Layer 60Ohm 100MHz 500mA 100mOhm DCR 0603 T/R


TME:
Ferrite: bead; Imp.@ 100MHz:60Ω; Mounting: SMD; 0.5A; Case:0603


Verical:
Ferrite Beads Multi-Layer 60Ohm 100MHz 500mA 100mOhm DCR 0603 T/R


Newark:
Ferrite Bead, 60 ohm, 0603 [1608 Metric], BLM18P Series, 500 mA, 0.1 ohm


儒卓力:
**BLM18PG 60R 1000mA Rdc=0,1R **


Win Source:
FERRITE BEAD 60 OHM 0603 1LN


BLM18PG600SN1D中文资料参数规格
技术参数

频率 100 MHz

额定电流 500 mA

电路数 1

电阻 60 Ω

屏蔽 No

阻抗 60.0 Ω

测试频率 100 MHz

电阻DC） ≤100 mΩ

额定电流Max 500 mA

额定电流DC 500 mA

工作温度Max 125 ℃

工作温度Min -55 ℃

电阻DC Max 0.1 Ω

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 1608

封装 0603

外形尺寸

长度 1.6 mm

宽度 0.8 mm

高度 0.95 mm

封装公制 1608

封装 0603

物理参数

材质 Ferrite

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 4000

制造应用 Power Management, Industrial, Power Management, Consumer Electronics, Portable , 工业, Industrial, 便携式器材, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

BLM18PG600SN1D引脚图与封装图
BLM18PG600SN1D引脚图

BLM18PG600SN1D引脚图

BLM18PG600SN1D封装图

BLM18PG600SN1D封装图

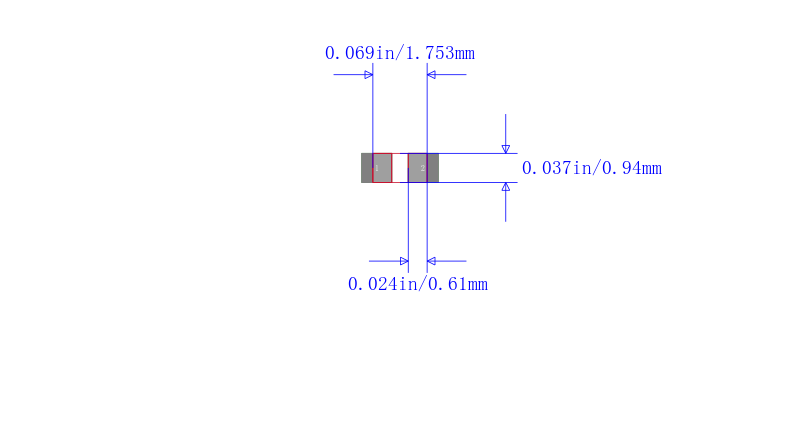

BLM18PG600SN1D封装焊盘图

BLM18PG600SN1D封装焊盘图

在线购买BLM18PG600SN1D
型号 制造商 描述 购买
BLM18PG600SN1D muRata 村田 MURATA  BLM18PG600SN1D  铁氧体磁珠, 0603封装, 阻抗60Ω 搜索库存
替代型号BLM18PG600SN1D
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： BLM18PG600SN1D

品牌： muRata 村田

封装：

当前型号

MURATA  BLM18PG600SN1D  铁氧体磁珠, 0603封装, 阻抗60Ω

当前型号

型号： BLM18PG600SH1D

品牌： 村田

封装：

类似代替

0603 铁氧体滤波器 - BLM18PG 系列Murata BLM 系列铁氧体磁珠无需接地连接，且特别适合用于具有不稳定接地线的电路。 外部电极的镍挡板结构可提供极佳的焊接热阻。 这些铁氧体磁珠旨在几乎像杂讯频率下的电阻器一样工作，保持信号波形不失真，并降低谐振的可能性。 BLM_P 型号具有低直流电阻，因此适合用于高电流电路。 此系列铁氧体磁珠设计用于一般使用应用。### 磁珠 - 表面安装

BLM18PG600SN1D和BLM18PG600SH1D的区别

型号： 742792602

品牌： 伍尔特

封装：

功能相似

WURTH ELEKTRONIK  742792602  铁氧体磁珠, SMD 阻抗60Ω, 0603

BLM18PG600SN1D和742792602的区别

型号： BLM18PG600SH1J

品牌： 村田

封装：

功能相似

Ferrite Chip, 1 Functions, 0.5A, EIA STD PACKAGE SIZE 0603, 2 PIN

BLM18PG600SN1D和BLM18PG600SH1J的区别
