B02B-PASK-1
数据手册.pdf
JST
日本压着端子
连接器
B02B-PASK-1中文资料参数规格
技术参数
触点数 2
极性 Male
触点电镀 Tin Lead
额定电流 3 A
排数 1
针脚数 2
额定电压 250 V
封装参数
安装方式 Through Hole
引脚间距 2.00 mm
外形尺寸
长度 6 mm
宽度 5.3 mm
高度 7.7 mm
引脚间距 2.00 mm
物理参数
外壳颜色 White
触点材质 Copper
工作温度 -25℃ ~ 85℃
外壳材质 Nylon
其他
产品生命周期 Obsolete
包装方式 Bulk
制造应用 -, Industrial, 工业
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
B02B-PASK-1引脚图与封装图

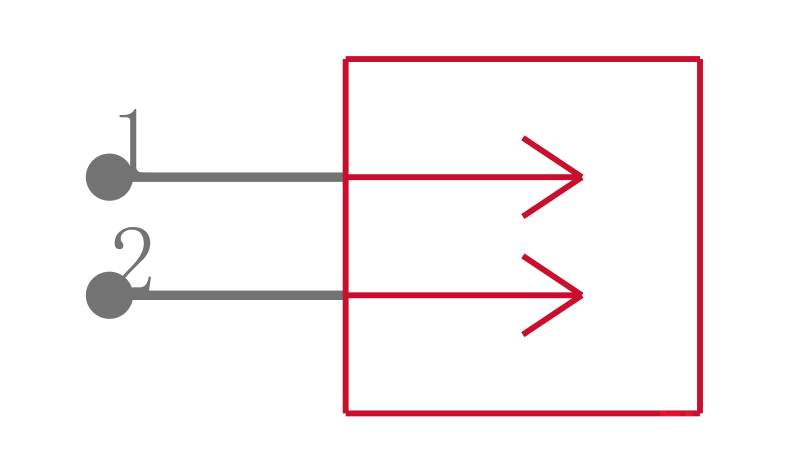

B02B-PASK-1引脚图

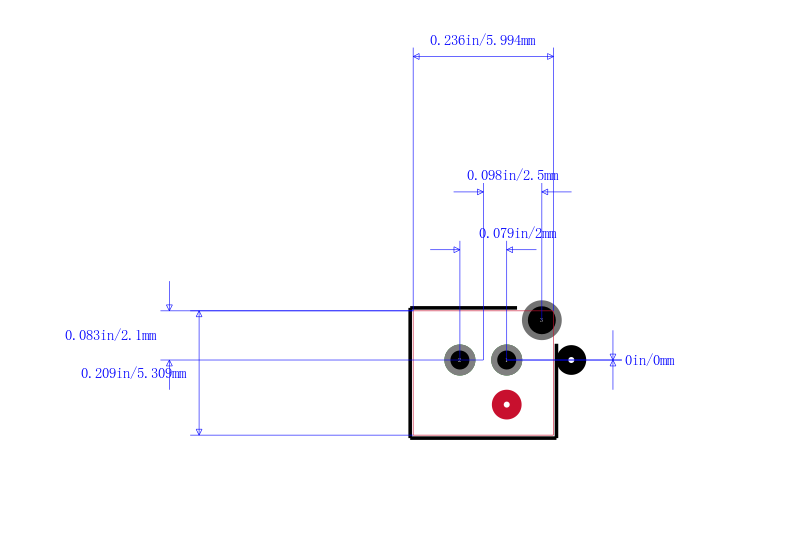

B02B-PASK-1封装图

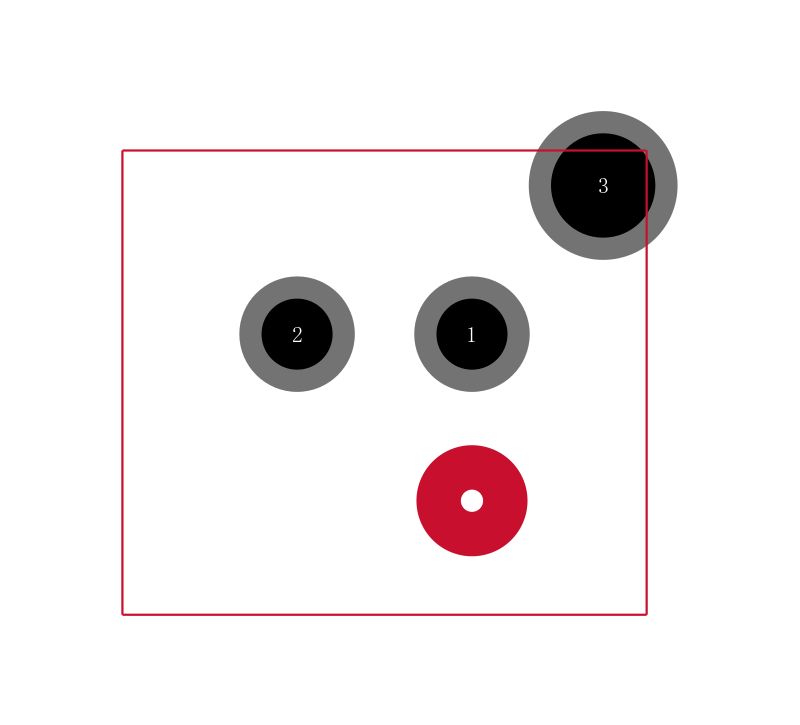

B02B-PASK-1封装焊盘图
在线购买B02B-PASK-1
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| B02B-PASK-1 | JST 日本压着端子 | JST JAPAN SOLDERLESS TERMINALS B02B-PASK-1 线至板连接器, 顶部进入, PA系列, 2 触点, 针座, 2 mm, 通孔安装, 1 排 | 搜索库存 |
替代型号B02B-PASK-1
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： B02B-PASK-1 品牌： JST 日本压着端子 封装： 2Contact 2mm Male | 当前型号 | JST JAPAN SOLDERLESS TERMINALS B02B-PASK-1 线至板连接器, 顶部进入, PA系列, 2 触点, 针座, 2 mm, 通孔安装, 1 排 | 当前型号 |
| 型号： 292132-2 品牌： 泰科 封装： Male 2Position | 功能相似 | TE Connectivity 2.0mm 盒式单排印刷电路板通孔安装管座 - CT 系列CT 系列盒式单排印刷电路板插头式支柱管座，具有 2.0mm 中心线。 这些有罩印刷电路板插头式线到板支柱管座采用通孔印刷电路板垂直或水平板安装，并接受电线尺寸 22 至 28 AWG。 部件号 **X-292250-X**、**X-292132-X** 和 **X-262165-X** 具有弯曲支脚，可帮助固定在印刷电路板上。这些 CT 系列插头式印刷电路板支柱管座的引脚触点为镀锡黄铜，且外壳由 UL94V-0 尼龙 66 热塑性塑料制成。 有关合适的配接产品，请参见库存号 654-4023 和 680-1391（典型）### TE Connectivity CT Connector 系统Tyco Electronics 的 TE Connectivity CT 互连解决方案，用于微型线到板和线到线连接。 提供 1.5 mm 和 2.0 mm 节距两种型号，这是一个用于制作线束的共用端接连接器系统。 2 种端接方法：IDC，压接 散线互连 电路范围 2-30 AWG 22∼30 纽结，用于自锁在木板上 应用包括： 商业设备 工业机器 PC 打印机 传真 C-TV 音频 空调 有信号或电源线路的任何地方 | B02B-PASK-1和292132-2的区别 |
| 型号： B02B-PASK-1LFSN 品牌： 日本压着端子 封装： 2Contact 2mm | 功能相似 | 476-6760 ### 2.0 mm JST PA 系列2.0mm 节距 PA 互连系统提供安全的线对线连接，并具有额外的锁定设备功能。 指旋压按装置可防止在组装过程中或由于振动意外断开连接。 适合要求安全抗振连接的多种应用。提供顶部和侧面入口插头 管座具有定位导轨，插入容易且稳固 管座引脚插入力小 额定电流 | 3A ---|--- 额定电压 | 250V 温度范围 | -25°C 到 +85°C | B02B-PASK-1和B02B-PASK-1LFSN的区别 |
