BA05CC0WFP-E2中文资料参数规格
技术参数
额定功率 1.3 W
输出接口数 1
输入电压DC 35.0V max
输出电压 5 V
输出电流 1 A
供电电流 2.5mA ~ 5mA
针脚数 5
耗散功率 1.3 W
跌落电压 0.3V @500mA
输入电压Max 25 V
输入电压Min 4 V
输出电压Min 5 V
输出电流Max 1 A
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 1300 mW
精度 ±2.0 %
输入电压 ≤25 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 TO-252-5
外形尺寸
长度 6.5 mm
宽度 5.5 mm
高度 2.3 mm
封装 TO-252-5
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
BA05CC0WFP-E2引脚图与封装图

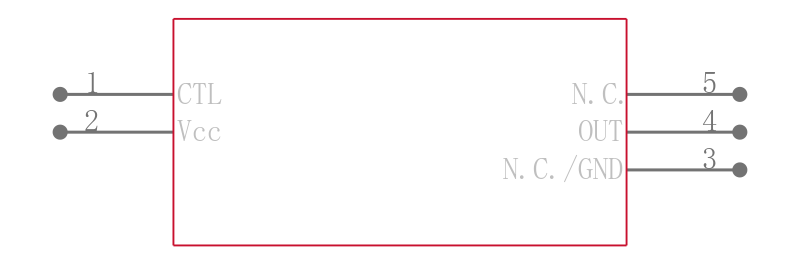

BA05CC0WFP-E2引脚图
BA05CC0WFP-E2封装图
BA05CC0WFP-E2封装焊盘图
