BT151-500C
数据手册.pdf
NXP
恩智浦
分立器件
BT151-500C中文资料参数规格
技术参数
触点数 3
额定电压DC 500 V
额定电流 7.5 A
针脚数 3
正向电压 1.75 V
转换速率 130 V/μs
保持电流 20 mA
保持电流Max 20 mA
工作温度Max 150 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-220
外形尺寸
长度 10.3 mm
宽度 4.7 mm
高度 9.4 mm
封装 TO-220
其他
产品生命周期 Unknown
包装方式 Rail
制造应用 工业, Industrial, 电机驱动与控制, HVAC, Motor Drive & Control
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
BT151-500C引脚图与封装图

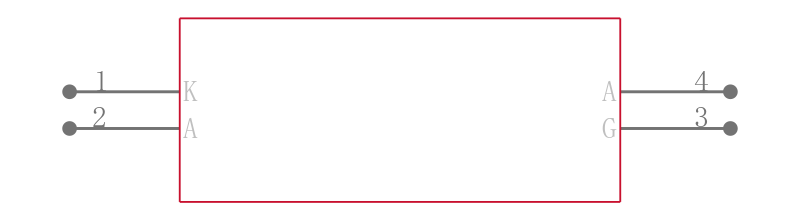

BT151-500C引脚图

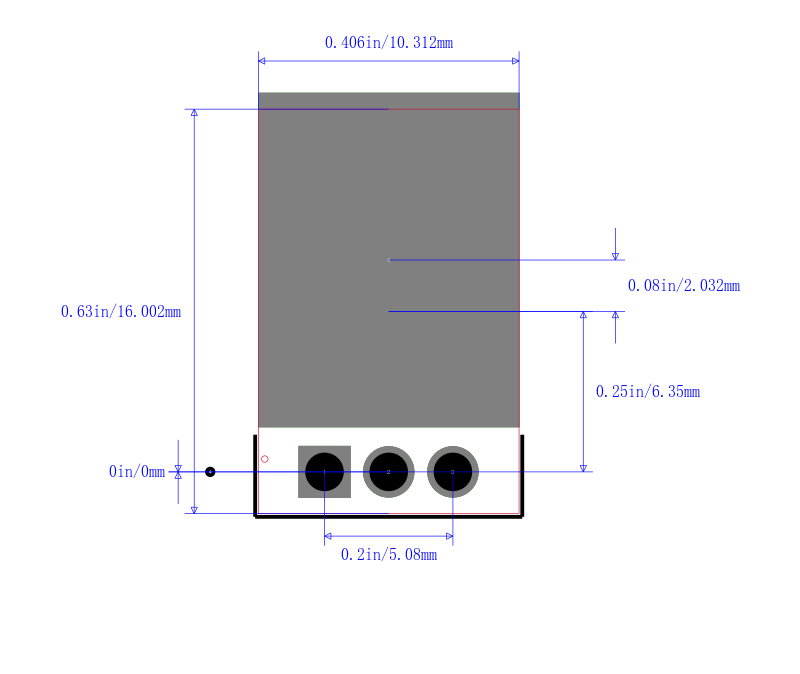

BT151-500C封装图

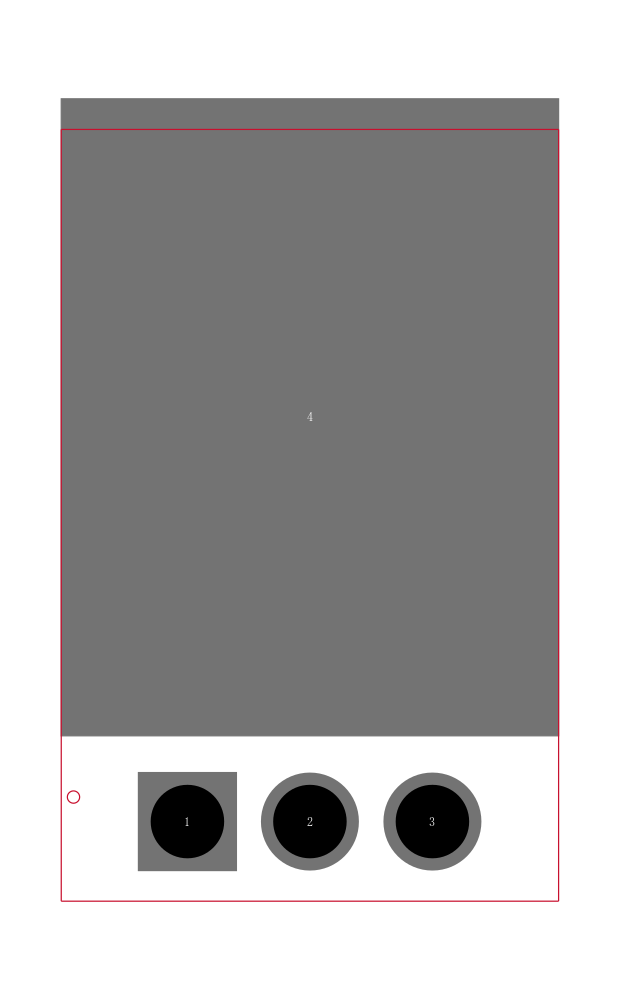

BT151-500C封装焊盘图
在线购买BT151-500C
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| BT151-500C | NXP 恩智浦 | NXP BT151-500C 晶闸管, 500 V, 15 mA, 7.5 A, 12 A, TO-220AB, 3 引脚 | 搜索库存 |
替代型号BT151-500C
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： BT151-500C 品牌： NXP 恩智浦 封装： TO-220AB 12A 500V 3Pin | 当前型号 | NXP BT151-500C 晶闸管, 500 V, 15 mA, 7.5 A, 12 A, TO-220AB, 3 引脚 | 当前型号 |
| 型号： TYN612RG 品牌： 意法半导体 封装： TO-220 12A 600V 3Pin | 功能相似 | TYN612RG系列 600 V 12 A 可控硅整流器 法兰安装 -TO-220AB | BT151-500C和TYN612RG的区别 |
| 型号： TYN616RG 品牌： 意法半导体 封装： TO-220 16A 600V 3Pin | 功能相似 | STMICROELECTRONICS TYN616RG 晶闸管, 600 V, 25 mA, 10 A, 16 A, TO-220AB, 3 引脚 | BT151-500C和TYN616RG的区别 |
| 型号： 2N6404G 品牌： 安森美 封装： TO-220-3 10A 600V 3Pin | 功能相似 | ON SEMICONDUCTOR 2N6404G. 晶闸管, SCR, 16A, 600V, TO-220AB | BT151-500C和2N6404G的区别 |
