BA17812FP-E2
数据手册.pdf
ROHM Semiconductor
罗姆半导体
主动器件
BA17812FP-E2中文资料参数规格
技术参数
额定功率 1 W
输出接口数 1
输入电压DC 27.0V max
输出电压 12 V
输出电流 1 A
针脚数 3
耗散功率 10 W
跌落电压 2V @1A
输入电压Max 27 V
输入电压Min 15 V
输出电流Max 1 A
工作温度Max 85 ℃
工作温度Min -40 ℃
精度 ±4 %
输入电压 14.5V ~ 27V
封装参数
安装方式 Surface Mount
引脚数 3
封装 TO-252-3
外形尺寸
长度 6.5 mm
宽度 5.5 mm
高度 2.3 mm
封装 TO-252-3
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, 工业, Power Management, 电源管理
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
BA17812FP-E2引脚图与封装图
BA17812FP-E2引脚图

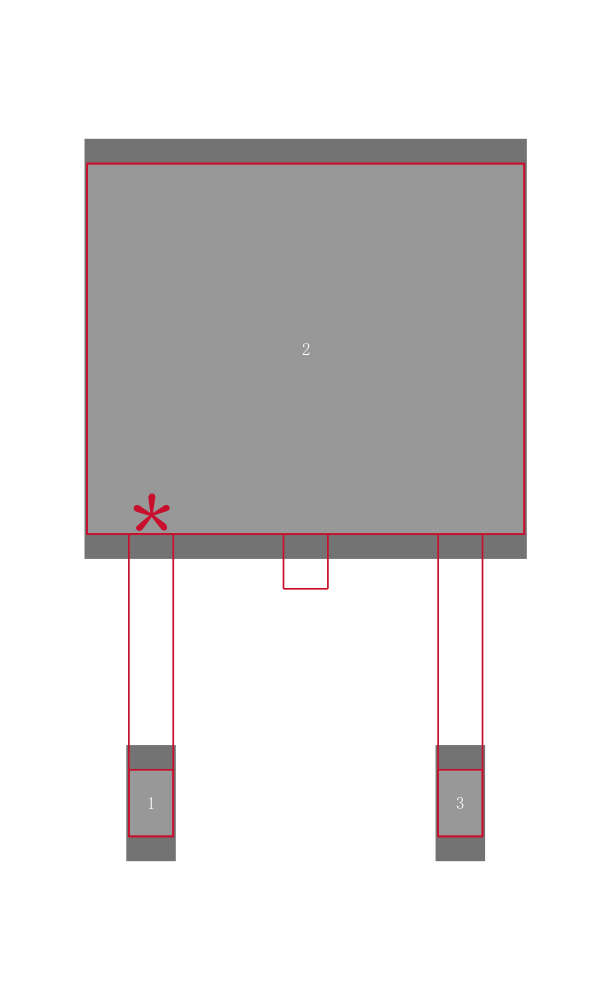

BA17812FP-E2封装图
BA17812FP-E2封装焊盘图
在线购买BA17812FP-E2
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| BA17812FP-E2 | ROHM Semiconductor 罗姆半导体 | ROHM BA17812FP-E2 线性稳压器, 固定, 7812, 15V至27V输入, 12V和1A输出, TO-252-3 | 搜索库存 |
