BAJ5CC0T
数据手册.pdf
ROHM Semiconductor
罗姆半导体
主动器件
BAJ5CC0T中文资料参数规格
技术参数
输出接口数 1
输入电压DC 35.0V max
输出电压 15 V
输出电流 1 A
针脚数 3
耗散功率 2 W
跌落电压 0.3V @500mA
输入电压Max 25 V
输入电压Min 4 V
输出电流Max 1 A
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 2000 mW
精度 ±2 %
输入电压 ≤25 V
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-220-3
外形尺寸
长度 10 mm
宽度 4.5 mm
高度 8 mm
封装 TO-220-3
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Each
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
香港进出口证 NLR
BAJ5CC0T引脚图与封装图
BAJ5CC0T引脚图
BAJ5CC0T封装图

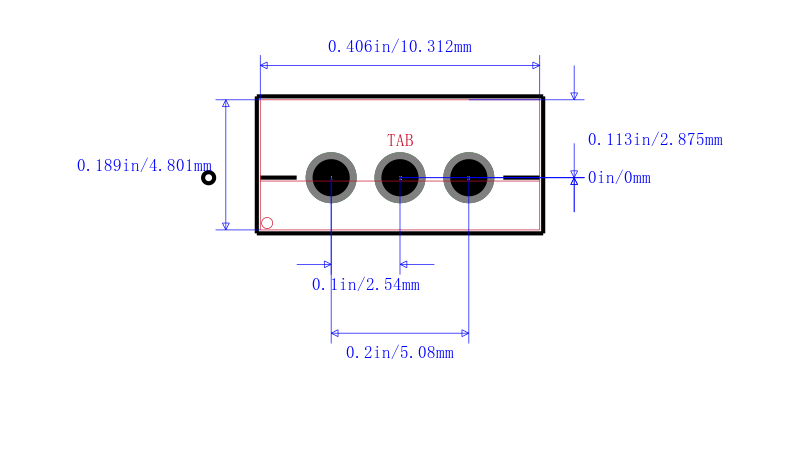

BAJ5CC0T封装焊盘图
在线购买BAJ5CC0T
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| BAJ5CC0T | ROHM Semiconductor 罗姆半导体 | ROHM BAJ5CC0T 固定电压稳压器, LDO, 4V至25V, 300mV压差, 15V输出, 1A输出, TO-220FP-3 | 搜索库存 |
替代型号BAJ5CC0T
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： BAJ5CC0T 品牌： ROHM Semiconductor 罗姆半导体 封装： TO220FP 1A 3Pin | 当前型号 | ROHM BAJ5CC0T 固定电压稳压器, LDO, 4V至25V, 300mV压差, 15V输出, 1A输出, TO-220FP-3 | 当前型号 |
| 型号： LM340T-12/NOPB 品牌： 德州仪器 封装： TO-220 12V 1A 3Pin | 功能相似 | LM340 线性电压调节器，Texas Instruments**Texas Instruments** **LM340** 系列三端正电压调节器适用于固定电压调节。 无需外部部件，除非您想要调整输出。 线性电压调节器具有安全区域补偿、内部电流限制和热关闭，这使其成为坚固的设备。 Texas Instruments TI 调节器可提供本地附加卡调节，它可消除与单点调节相关的分配问题。 调节器 IC 提供 5 V、12 V 或 15 V 固定输出电压，具有各种封装。输出电流：1 A LM340 系列 输出电流：仅 100 mA LM340LAZ-5.0/NOPB 761-5687 ### 线性电压调节器，Texas InstrumentsTexas Instruments 固定和可调线性电压调节器系列。 该系列包括正极和负极设备，输出电流额定值从 100mA 到 5A。 | BAJ5CC0T和LM340T-12/NOPB的区别 |
| 型号： LM340T-15/NOPB 品牌： 德州仪器 封装： TO-220 15V 1A 3Pin | 功能相似 | TEXAS INSTRUMENTS LM340T-15/NOPB 线性稳压器, 固定, 3端子, 正向, 7.5V至35V输入, 15V和1A输出, TO-220-3 | BAJ5CC0T和LM340T-15/NOPB的区别 |
| 型号： LM340T-15 品牌： 德州仪器 封装： TO-220 15V 1A 3Pin | 功能相似 | TEXAS INSTRUMENTS LM340T-15 线性稳压器, 固定, 正向, 7.5V至35V输入, 15V和1A输出, TO-220-3 | BAJ5CC0T和LM340T-15的区别 |
