BA17805T
数据手册.pdf
ROHM Semiconductor
罗姆半导体
主动器件
BA17805T中文资料参数规格
技术参数
电源电压DC 25.0 V
额定功率 2 W
输出接口数 1
输入电压DC 25.0V max
输出电压 5 V
输出电流 1 A
针脚数 3
耗散功率 22000 mW
跌落电压 2V @1A
输入电压Max 25 V
输入电压Min 7.5 V
输出电流Max 1 A
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 22000 mW
输出通道数 1
输入电压 7.5V ~ 25V
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-220-3
外形尺寸
长度 10 mm
宽度 4.5 mm
高度 8 mm
封装 TO-220-3
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Each
制造应用 Power Management, 电源管理
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
海关信息
ECCN代码 EAR99
BA17805T引脚图与封装图
BA17805T引脚图
BA17805T封装图

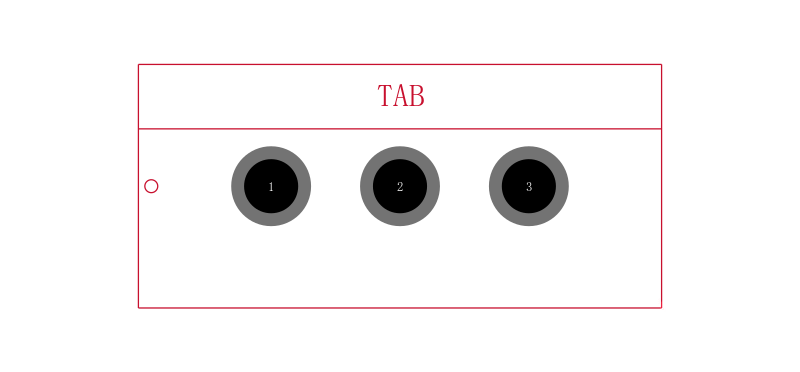

BA17805T封装焊盘图
